Detalhes do produto:
|
| Material: | SS 304 SS316L | Outro nome: | tubo de fenda de fio, tubo de filtro de Johnson, tubo de filtro de fio de cunha, tubo de filtro de p |
|---|---|---|---|
| Redondo: | perfeita redondeza, redonda pura | Tipo soldado: | V Soldadura de arame/arame de cunha envolto, soldagem de enrolamento |
| fio de cunha: | 0.78x1.5mm (10SS), 1X2mm (12SS) | Suporte: | 2X3mm (() 25) Q |
| Número de apoio: | 8 unidades | Fim: | Anéis, fios, flanges ou tampas de acabamento soldados |
| Destacar: | Tubo 304 redondo de aço inoxidável,tubo 316L redondo de aço inoxidável,Filtro de tela entalhado do fio de V |
||

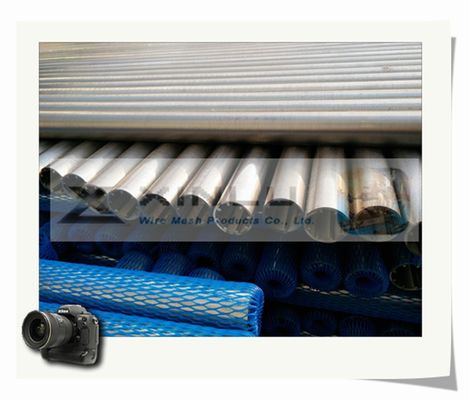

Tubo de Tela de Fio V de Enrolamento Redondo Puro Ss304, Tubo de Filtro de Separação Sólido-Líquido
O filtro de tela de fio em cunha também é chamado de tela enrolada, tela enrolada em fio, tela Johnson, tubo de tela de fio,
Tubo de tela de poço, tubo ranhurado.
O tubo de tela de fio v / fio em cunha de enrolamento é feito de fio de suporte e fio em forma de v em torno de soldagem, fio de suporte e fio em forma de v em torno de soldagem por resistência, com alta resistência de soldagem, espaço uniforme, forte resistência à corrosão, área de filtração eficaz, boa permeabilidade, estrutura simples, pertence à forma de filtração de superfície. Como elemento filtrante para várias formas de filtros automáticos (como retrolavagem automática, autolimpeza por escova) para filtração de fluidos em várias indústrias, a precisão da filtração é de 20-800 μm.
Os produtos acabados têm as características de alta resistência, alta dureza, resistência ao desgaste e à corrosão, espaço uniforme, boa infiltração, fácil de limpar e limpar ao contrário.
Todos os tipos de equipamentos de filtro de aço inoxidável, filtro, antiespumante, placa de filtro, placa de filtro e outros acessórios de equipamentos de filtro completos.
Podemos projetar e produzir várias especificações e modelos de acordo com as necessidades dos usuários, e também aceitamos o processamento de materiais fornecidos.
| Tamanho da ranhura |
0,10, 0,15, 0,20, 0,25, 0,30...... 1000mm também alcançado mediante solicitação. |
|
| Material: | Aço inoxidável 304, 304L, 316L, 321, etc. | |
| Comprimento | Até 6 metros | |
| Diâmetro | 29-1300mm | |
| Extremidades da tela | Extremidades chanfradas lisas, rosca macho/fêmea, flange, fechamento, etc. | |
| Outros tamanhos disponíveis mediante solicitação. | ||
|
Vantagem |
Reduzir o consumo de energia e aumentar o fluxo de água. Reduzir a erosão das superfícies de entrada e aumentar a vida útil do poço. Permitir um desenvolvimento uniforme e eficiente do poço. Reduzir significativamente danos potenciais à bomba e custos de manutenção subsequentes |
|
3.Tela de Soldagem Enrolada em Fio VTubosTipo de Fluxo
4. Tamanho do Fio de Perfil e Fio de Suporte deTela de Soldagem Enrolada em Fio VTubos
| Fio de Perfil | Largura | Altura | Material |
| 10SR | 0,75mm | 1,5mm | 304 316 316L, etc. |
| 12SR | 1,0mm | 2,0mm | 304 316 316L, etc. |
| 18SR | 1,5mm | 2,9mm | 304 316 316L, etc. |
| Fio de Perfil | Largura | Altura | Material |
| Q22 | 2,0mm | 2,3mm | 304 316 316L, etc. |
| Q25 | 2,0mm | 3,0mm | 304 316 316L, etc. |
5.Tela de Soldagem Enrolada em Fio VTubosInstrução do Produto
Tela de Soldagem Enrolada em Fio VTubosEstrutura: Tubos ranhurados da empresa Xinlu amplamente utilizados em filtração de bebidas/cerveja, indústria de fabricação de papel, tratamento de águas residuais industriais, petróleo, dessalinização de água, etc. Este tubo ranhurado é o mais utilizado em todos os tipos de telas de filtro.
6. Especificação do Tubo Ranhurado de Fio V
|
Não. |
Tipo |
OD mm |
ID mm |
Número do Fio de Suporte |
Direção do Filtro |
|
1 |
XLD 25.4 |
25.4 |
18.6 |
12 |
FOTI |
|
2 |
XLD 33 |
33 |
24 |
8 |
FOTI |
|
3 |
XLD 37 |
37 |
28 |
8 |
FOTI |
|
4 |
XLD 40 |
40 |
31 |
8 / 10 |
FOTI/ FITO |
|
5 |
XLD 45 |
45 |
36 |
10 / 12 |
FOTI/ FITO |
|
6 |
XLD 48 |
48 |
38 |
12 |
FOTI/ FITO |
|
7 |
XLD 60 |
60 |
51 |
12 |
FOTI/ FITO |
|
8 |
XLD 70 |
70 |
61 |
12 / 18 |
FOTI/ FITO |
|
9 |
XLD 85 |
85 |
76 |
18 |
FOTI/ FITO |
|
10 |
XLD 110 |
110 |
101 |
24 |
FOTI/ FITO |
|
11 |
XLD 120 |
120 |
111 |
24 |
FOTI/ FITO |
Observações
1. Fabricar Tubos com diferentes materiais de acordo com os requisitos do usuário
2. A ranhura deve ser maior que 0,025 mm e menor que 2500 mm de comprimento, o OD deve ser menor que 220 mm
Q1. Posso ter um pedido de amostra?
R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade. Amostras mistas são aceitáveis.
Q2. E quanto ao tempo de entrega?
R: 3-5 dias para preparo da amostra, 15-25 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para o pedido?
R: MOQ baixo, 3 unidades para verificação de amostra estão disponíveis.
Q4. Como você envia as mercadorias e quanto tempo leva para chegar?
R: Transporte aéreo, marítimo e ferroviário são opcionais.
Ou envie por EMS, DHL, UPS, FedEx ou TNT, leva 5-7 dias para chegar.
Q5. Como proceder com um pedido?
R: Primeiro, informe-nos sua especificação ou aplicação necessária.
Em segundo lugar, citamos de acordo com seus requisitos ou nossas sugestões.
Em terceiro lugar, o cliente confirma e deposita para o pedido formal.
Em quarto lugar, organizamos a produção.
Q6. Tudo bem imprimir meu logotipo no produto?
R: Sim. Por favor, informe-nos formalmente antes de nossa produção.
![]()
![]()
![]()
![]()
