3 "V Wire Wrap Johnson Water Screen Pipe com superfície de filtragem lisa
Fios afiados de aço inoxidável / fios de enrolamento, filtro de Johnson, tela de poço de água / tela de enrolamento de fio baseada em hastes, tela de fio de cunha, tela de fio de cunha inversa, tubo de filtro de aço resistente a corrosão,Tubo de fenda de fio, tubo de filtro de poço de redondeza perfeita, filtro de poço de desaguamento, painel de filtro de desaguamento, grelha de arame de cunha, painel plano de arame v, bocal de filtro, bocal de filtro de água e gás,bico de filtro de aço inoxidável, grades de suporte de fio de cunha, placa de dobra de peneira, telas de fio em v, tela ARC, bocal de fundo do filtro, telas laterais de aço inoxidável, velas de filtro de fio de cunha, telas rotativas de tambor, cilindro de filtro,Ecrã de controle de poços de areia, ecrãs de poços de petróleo, ecrãs de fenda contínuas baseadas em hastes, ecrãs laterais de cabeçalho e hub e laterais radiais de hub, etc.

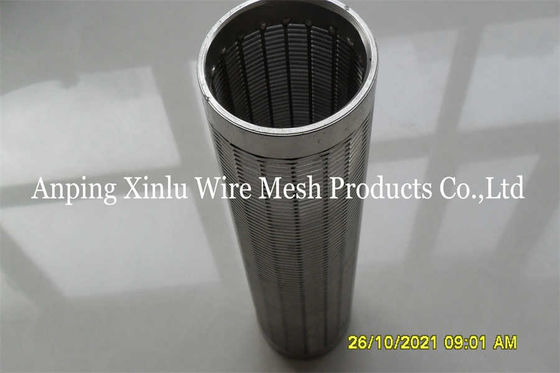

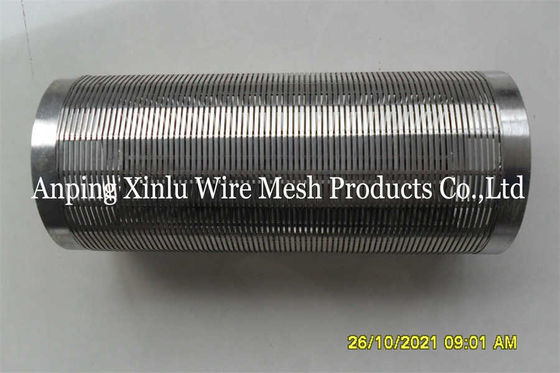

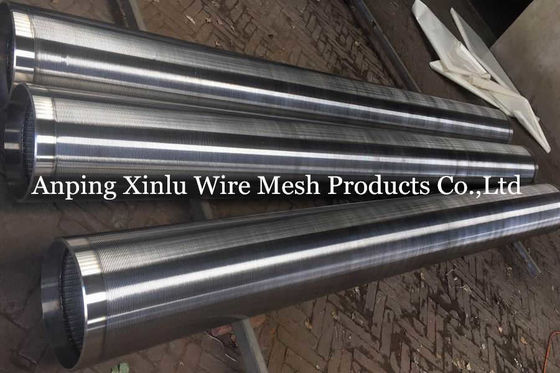

V Wire Wrap Johnson tubulação de tela de água
A tela de fio de cunha é amplamente utilizada em todo o mundo para poços de água, petróleo e gás e é o tipo de tela dominante usado na indústria de poços de água.

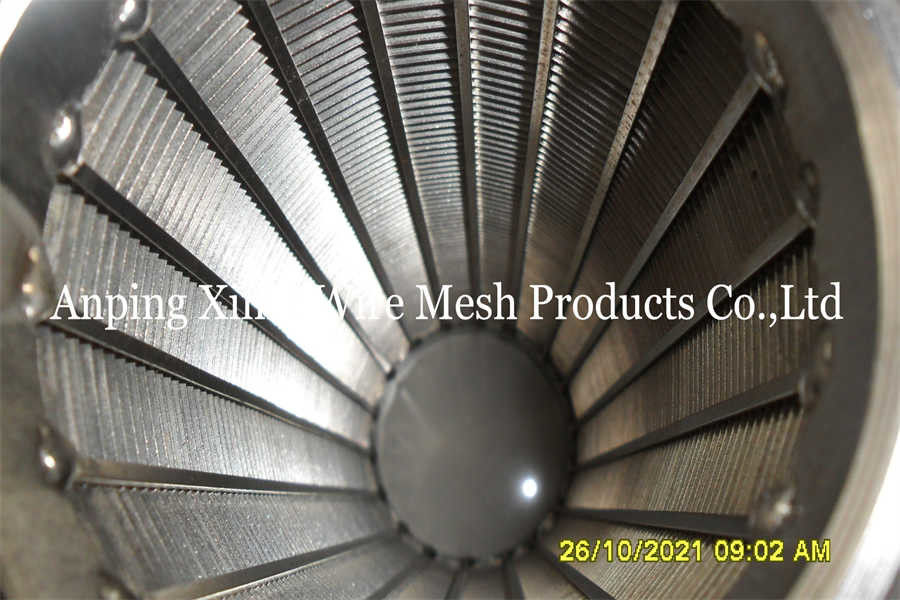

A tela de enrolamento de fio de aço inoxidável soldado é composta por hastes e fio de perfil.Este tipo de tela de fio de cunha tem uma estrutura e alta área abertaO fio é ligado às hastes por solda, produzindo unidades rígidas de uma peça com características de alta resistência a pesos mínimos.As aberturas de ranhuras para telas são fabricadas por espaçamento de voltas sucessivas do fio externo para produzir o tamanho desejado da ranhuraTodas as ranhuras devem ser limpas e livres de aberrações e recortes.As aberturas em forma de V concebidas para não obstruir, é mais estreita na face externa e mais larga por dentro.
A tela de fio de cunha pode ser usada em aplicações de Gravel Pack e Stand Alone Screen (retenção direta).Tipo de material, a geometria e dimensão das ranhuras da tela, e assim por diante.
Características e benefícios
1.Fragmentos em forma de VAs aberturas em forma de "v" que se abrem para o interior do poço tendem a permitir que as partículas que são apenas um pouco menores do que a largura da fenda passem.Estas partículas ficariam presas no ecrã e o obstruiriam..
2.Área aberta muito grandeEste projeto dá uma fenda contínua e, portanto, a área aberta para a entrada de água é mais de 2 vezes a dos tubos convencionais com fendas de qualquer tamanho e abertura de fenda.Isto permite que mais água entre com uma perda de cabeça de atrito muito menor e a eficiência do poço de tubo é melhorada consideravelmente.
3.Melhor Filtração de Areia Devido ao processo de fabricação especializado, uma ampla gama de abertura de ranhuras está disponível até 0,15 mm para permitir a seleção adequada de ranhuras dependendo do tamanho da areia em uma área particular.Isto dá um melhor controle de areia e redução da manutenção da bomba e maior vida útil do poço do tubo.
4.Baixos custos de manutençãoSeparação na superfície da tela, que pode ser facilmente limpa por raspagem ou lavagem posterior.
5.Potência máxima do processoAberturas de ranhuras precisas e contínuas que permitam uma separação precisa sem perdas no meio.
6.Economia energéticaDevido à redução das perdas de cabeça de atrito e ao aumento da descarga, a carga da bomba reduz a potência necessária para bombear a mesma quantidade de água.
7.Resistente a substâncias químicas e térmicasUma variedade de materiais de aço inoxidável resistentes à corrosão e muitas ligas exóticas adequadas para altas temperaturas e pressões.que resultam da forma especial do fio utilizado para formar a superfície da telaAs aberturas em forma de V, concebidas para não obstruir, são mais estreitas na face exterior e alargam-se para dentro.Os ecrãs de ranhuras contínuas fornecem mais área de entrada por unidade de área da superfície do ecrã do que qualquer outro tipoPara qualquer tamanho de ranhura, este tipo de ecrã tem a área máxima aberta.
Aplicações
Poços verticais de petróleo e gás e poços de água
Fenda: forma 0,1 mm, tolerâncias: ± 0,05 mm.
Comprimento máximo: 6000 mm.
Diâmetro: de 25 mm a 1200 mm.
Material: aço galvanizado (LCG), aço inoxidável (304, 304L, 316, 316L, etc.).
Conexão de extremos: extremos simples e biselados para solda de extremos ou filetrados.
V Wire Wrap Johnson Water Screen Pipe Especificação
|
Tamanho
(INCH)
|
Doença de overdose.
(MM)
|
SLOT
(MM)
|
LARGO
(M)
|
COLLAPSE
Força
(BAR)
|
TENSÍVEL
Peso
(toneladas)
|
Fios de enrolamento ((Largura*Alta)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3x3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3x3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 |
6.0MM/32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3x3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0x5.0 |
4.0MM/59 |

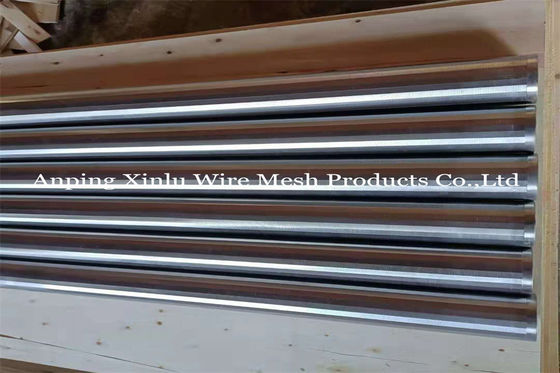

Embalagem do tubo de filtro de poço de aço:
Embalagens de sacos de bolhas de plástico
Saco plástico transparente por dentro, saco tecido por fora
Caixa de madeira
Paleta
Vantagens do tubo de tela de arame V / Wedge:
Capacidades de não entupimento
Autossustentável
Alta resistência à aberração
Grande área aberta
Melhor filtragem da areia
Economia de energia
O menor custo possível
Duração de vida útil
Capacidade máxima de escoamento
Utilização:
Poço de água
Sucos
Cerveja
sistemas de abastecimento de água
Refinaria e petroquímica
Equipamento de filtragem
Filtro de tambor
Controle da areia
Águas subterrâneas
Filtro de bomba
Filtro do motor
Desaguamento
Farmacêuticos
Tratamento de águas residuais
Serviço OEM:
Podemos produzir produtos de acordo com as necessidades dos nossos clientes.
Material: aço inoxidável 304, 316L, aço de baixo carbono
Diâmetro: diâmetro mínimo 32 mm, diâmetro máximo 1270 mm
Comprimento: um único tubo pode ter até 6 metros de comprimento
Espaço: 0,25mm, 0,5mm, 0,7mm, 1,0mm, 1,5mm é um espaço regular.
Junções: Geralmente, existem junções em ambas as extremidades do tubo, como flanges, anéis de solda ou fios, para que os tubos possam ser conectados para atender
- - - - - - - - - - - - -
Anping XinLu wire mesh products co., ltd, é um fabricante e exportador de produtos de tela de arame de cunha.
- - - - - - - - - - - - - - - - -
Perguntas frequentes
P: É uma empresa comercial ou fabricante?
R: Somos fabricantes.
P: Para citar, que informação é necessária?
A: Material, fenda (tamanho da malha), diâmetro/largura, comprimento, tipo final/tamanho do quadro, quantidade, utilização, etc.
P: Quanto tempo é o seu prazo de entrega?
R: São 3-5 dias se as mercadorias estiverem em estoque; para encomenda em massa, baseia-se na quantidade.
P: Poderia fornecer uma amostra gratuita?
R: Sim, está disponível para amostra gratuita, mas os clientes precisam pagar o custo de frete, que pode ser deduzido na seguinte ordem.
P: Quais são os seus termos de pagamento?
R: 30% T/T como depósito, o saldo antes do envio.
P: Como confirmar a qualidade dos seus produtos?
A: Durante a produção, algumas amostras podem ser entregues para você para confirmação de qualidade. mas os clientes precisam pagar o custo do frete.
P: Como você faz o nosso negócio de longo prazo e boa relação?
A: Comunicação eficaz; produtos qualificados, preços competitivos, entrega pontual, serviço atencioso, etc.
Controle de areia desidratada V Processo de produção de tela de arame eImagens:
