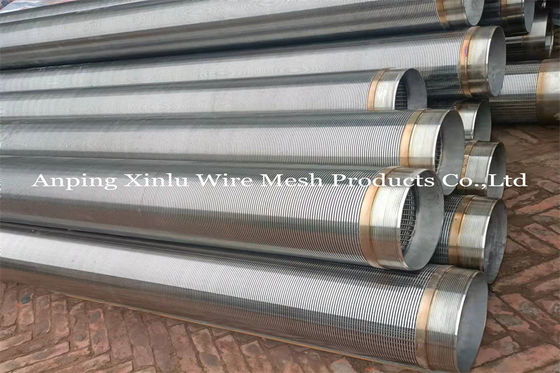

Os Ss não magnéticos lixam o comprimento 10" da tubulação 10ft da tela de filtro do controle diâmetro
O fio de aço inoxidável Não-magnético envolveu telas para o controle da areia
O fio envolveu a tela, igualmente chamada tela de Johnson, tela de fio da cunha, Johnson, tela sem fôlego, tela entalhada.
O fio envolveu telas é feito de perfis da superfície do fio do triângulo ou da cunha com entalhes contínuos que fornecem a grande zona aberta para a filtragem.
O fio envolveu a tela é um aparelho filtrante que servisse como a parcela da entrada de poços construídos em áreas aquíferas não consolidadas ou semi-consolidadas. A tela permite a água entrar no poço da área aquífera saturada, impede que o sedimento entre no poço, e servir-lo estruturalmente para apoiar o material da área aquífera.
A seleção do tamanho do entalhe, a finalidade das telas está a:
1. Impeça que o sedimento entre no poço.
2. formações do apoio ou bloco não consolidado do cascalho.
3. permita o desenvolvimento da formação
4. obstrução Minimize.
O tamanho selecionado do entalhe deve dar a zona aberta a melhor: Demasiado pequeno podia facilmente obstruir, demasiado grande permitiria partículas completamente.
O fio envolveu tamanhos da tela:
- Material: fio de aço inoxidável ou fio galvanizado.
- Perfil de superfície: fio do triângulo.
- Perfil do apoio: fio do triângulo, barra redonda e fio da cunha.

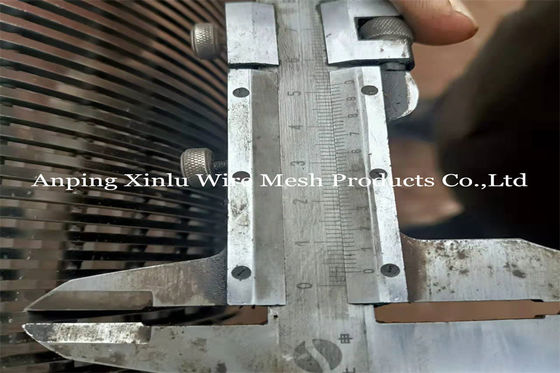

- Tamanho do entalhe: 0,05 milímetros - 35 milímetros. Entalhe normal: 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.5mm, 2.0mm
- Diâmetro do cilindro: 10 milímetros - 1200 milímetros. Diâmetro normal: 2", 3", 4", 6", 8", 10", 12", 14"
- Comprimento: comprimento normal de até 6 M.: 2.9m e 5.8m para caber o recipiente.
- Força máxima do colapso: barra 150.
- Resistência à tração máxima: 40 toneladas.

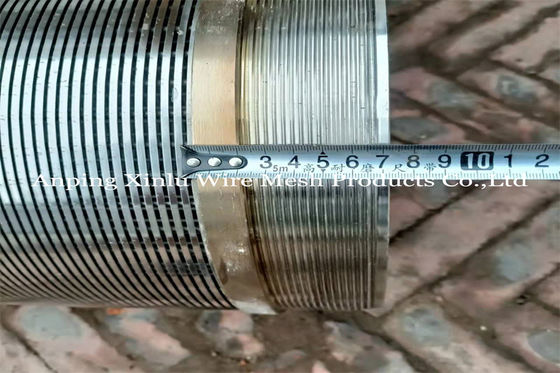

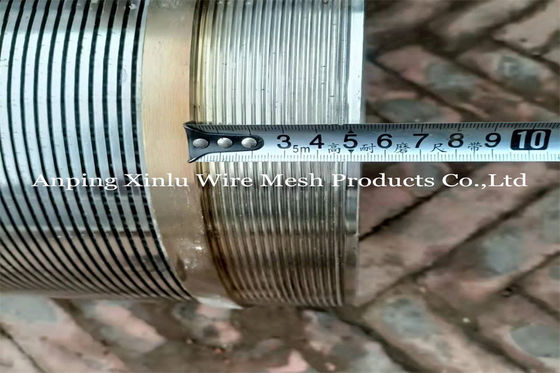

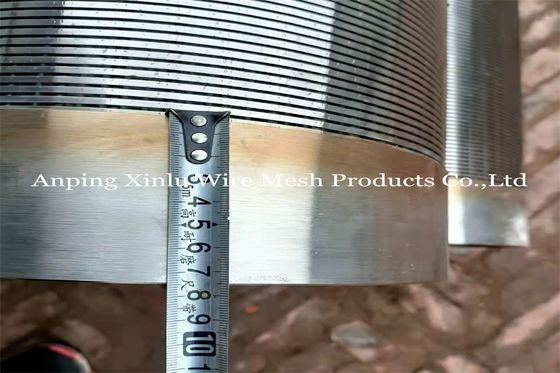

- Tipo de conexão: Anéis soldados chanfrados; acoplamento rosqueado masculino/fêmea.
- Tamanho do fio: 2.2*3.5mm, 3*4.6mm, 3*5mm, 3*6mm, 4*7mm etc. Igualmente pode fazer outros tamanhos como seu pedido.
- Tamanho das hastes do apoio: ø3.8mm, ø4.0mm, ø4.2mm, ø4.5mm, ø4.8mm, ø5.0mm, ø6.0mm ou outro.
Parâmetros básicos da tubulação da tela de filtro do controle da areia:
|
Diâmetro externo
(milímetro)
|
Comprimento
(milímetro)
|
Entalhe
(milímetro)
|
Conexão de extremidade |
| 2", 3", 4", 5", 6", 8", 9", 10", 12", 14", 16" |
2900,5800 em usual |
0,5, 0,63, 0,75, 1,0 |
Anéis soldados, homem e acoplamento rosqueado, flange fêmeas, fechados acima etc. |
| Explicação |
Além de acima da tubulação da tela da especificação, nós igualmente podemos atuar de acordo com o pedido do cliente o diâmetro da fabricação do diâmetro 29mm- 1300mm, o comprimento da tubulação da tela da série de 100mm-6000mm |
| Material |
SS304, SS201, SS316L, SS321, duplex 2205, 2507, Hastelloy, 904L |
| Escala do OD |
29mm-1300mm |
| Escala do entalhe |
25 mícrons a 8000 mícrons (tolerância: +-5 mícron) |
| Escala do comprimento |
Até 6000 milímetros |
| Conexão de extremidade |
Flange; Anéis soldados; Homem/fêmea rosqueado; Fechado acima, extremidades abertas. |

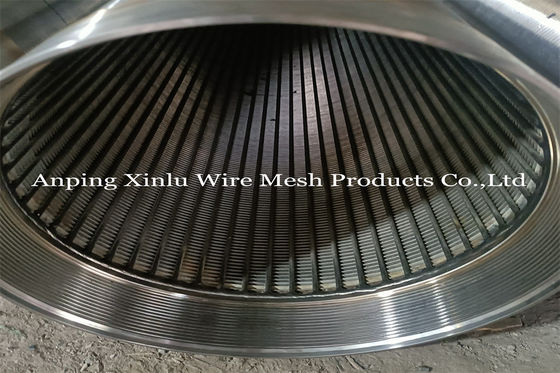

Entalhe contínuo: as hastes do apoio e o fio longitudinal fazem uma abertura que aumentam significativamente a área de abertura disponível, e permitem o melhor acesso ao volume de água.
Zona aberta alta: reduza o nível de água, assim para salvar o consumo de energia. Entrementes, a zona aberta alta pode fazer a água subterrânea entra na tela muito mais lenta do que o outro instrumento da filtragem, que pode evitar a areia da tela entrando devido à alta pressão, abaixando por isto o desgaste da bomba para baixo.
De grande resistência: Toma de aço inoxidável como a matéria prima principal, a seguir é soldado na alta temperatura, que garantem de grande resistência para carregar a pressão de água grande, por isto ele tem o período de longa vida.
Empacotamento & entrega: Tubulação da tela de filtro do controle da areia
Com filme plástico ou pacote buble com teça o saco, embalado então em umas caixas de madeira ou em um recipiente
Empacotamento plástico do saco plástico de bolhas
Saco de plástico transparente para dentro, saco tecido fora
Caixa de madeira
Pálete
De acordo com sua exigência.
Tabela da referência de dados da tubulação da tela de filtro do controle da areia:
tamanhos
(polegada) |
OD
(milímetro) |
entalhe
(milímetro) |
Comprimento
(m) |
Tenslile
força |
colapso
Força |
fio do envoltório
fio vee-dado forma
(Altura da largura x: milímetro)
|
haste do apoio
Fio redondo (milímetros) |
| 3-1/2 |
88,9 |
1 |
2,9 |
>22 |
10,2 |
2,3 x 3,5 |
3.0MMx22 |
| 4-1/2 |
114,3 |
1 |
2,9 |
>28 |
11,5 |
2,3 x 3,5 |
3.0MM×22 |
| 6-5/8 |
168,3 |
0,75 |
5,8 |
>40 |
12,8 |
2,3 x 3,5 |
3.8MM×32 |
| 6-5/8 |
168,3 |
1 |
5,8 |
>33 |
12,8 |
2,3 x 3,5 |
3.8MM×32 |
| 6-5/8 |
168,3 |
0,63 |
5,8 |
>83 |
45 |
3,0 x 6,0 |
5.OMM×32 |
| 8-5/8 |
219,1 |
1 |
5,8 |
>34 |
21,9 |
2,3 x 3,5 |
3.8MMx48 |
| 8-5/8 |
219,1 |
1 |
5,8 |
>50 |
38,2 |
3,0 x 4,6 |
4.0MMx48 |
| 8-5/8 |
219,1 |
1 |
5,8 |
>60 |
46 |
3,05 x 6,35 |
5.0MMx48 |
| 10-3/4 |
273,1 |
0,75 |
5,8 |
>50 |
9 |
2,5 x 4 .0 |
3.8MM×55 |
| 10-3/4 |
273,1 |
1 |
5,8 |
>60 |
39,5 |
3,0 x 4,6 |
4.5MMx55 |
| 10-3/4 |
273,1 |
1 |
5,8 |
>100 |
48 |
3,2 x 6,0 |
5.0MM×55 |
| 12-3/4 |
323,9 |
1 |
5,8 |
>120 |
37,2 |
3,0 x 6,0 |
4.0MMx56 |
| 14 |
355,6 |
1 |
2,9 |
>80 |
37,8 |
3,0 x 5,0 |
4.0MMx59 |
| 16 |
426 |
1 |
2,9 |
>80 |
37,5 |
3,0 x 5,0 |
4.OMM×64 |
| FIO DO PERFIL |
|
|
|
|
|
|
|
|
| LARGURA (milímetros) |
1,50 |
1,50 |
2,30 |
2,30 |
1,80 |
3,00 |
3,70 |
3,30 |
| ALTURA (milímetros) |
2,20 |
2,50 |
2,70 |
3,60 |
4,30 |
4,70 |
5,60 |
6,30 |
| HASTE DO APOIO |
|
|
|
|
|
CÍRCULO |
| LARGURA (milímetros) |
2,30 |
2,30 |
3,00 |
3,70 |
3,30 |
Ø2.5--Ø5mm |
| ALTURA (milímetros) |
2,70 |
3,60 |
4,70 |
5,60 |
6,30 |
---- |
FAQ
A pergunta importante: Quantos medidores do profundo bom podem ser usados dentro?
: As tubulações comuns da tela podem ser usadas nos poços com uma profundidade de 200-300 medidores.
O grande fio pode igualmente ser personalizado para o poço profundo de 650m.
Q1. Posso eu ter uma ordem da amostra?
: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.
Q2. Que sobre o prazo de execução?
: 3-5 dias para a amostra que prepara-se, 15-25 dias de trabalho para a produção em massa.
Q3. Você tem algum limite de MOQ para a ordem?
: Baixo MOQ, 3pc para a verificação da amostra está disponível.
Q4. Como você envia os bens e quanto tempo ele toma para chegar?
: A linha aérea, transporte do mar e transporte de trilho é tudo opcional.
Ou navio por EMS, por DHL, por UPS, por Fedex ou por TNT, toma 5-7 dias para chegar.
Q5. Como continuar uma ordem?
: Deixe-nos em primeiro lugar conhecer sua especificação ou aplicação da necessidade.
Em segundo lugar nós citamos de acordo com suas exigências ou nossas sugestões.
Em terceiro lugar o cliente confirma e coloca o depósito para a ordem formal.
Em quarto lugar nós arranjamos a produção.
Q6. É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção.
---------------------------------------------------------------------------------------------------------------
