Tubos de filtro de Johnson não entupidos, em forma de V contínuos, de arame enrolado, soldados
V Wire Wire Wrapped Water Wire Strainer Screen Pipe são fabricados por enrolar arame laminado a frio, aproximadamente triangular em seção transversal, em torno de uma matriz circular de hastes longitudinais.O fio é ligado às hastes por solda, produzindo unidades rígidas de uma peça com características de elevada resistência a pesos mínimos.
Tubos de ecrã: the screen pipes are of the continuous v-shaped slot screen Johnson type of the non-clogging wrapped wire welded over a longitudinal rod base and manufactured from galvanize and joints fitted with bevel plain ends to facilitate screen length 50,8 m, o tamanho da fenda do ecrã a determinar de acordo com dados de análise de peneira do aquífero, mas principalmente de 0,76 e 1,0 mm.Tamanho da tela do diâmetro exterior de 219 mm e pressão de colapso de 50 bar para poços profundos (mais de 200 m), e 25 bar para poços de profundidade inferior a 200 m.
V Ecrãs de filtro de água envoltas em fios de fio Aplicação:
O projeto das telas de filtro de água envoltas em fio é razoável para infraestruturas de água.
Perfuração de poços de água, perfuração de poços de petróleo, tratamento de água, motor de bomba, etc.
V Ecrãs de filtragem de água envoltas em fio
- Material: fio de aço inoxidável ou fio galvanizado.
- Perfil da superfície: fio triangular.
- Perfil de suporte: fio triangular, barra redonda e fio de cunha.
- Tamanho da ranhura: 0,05 mm - 35 mm. Ranhura normal: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm
- Diâmetro do cilindro: 10 mm - 1200 mm. Diâmetro normal: 2", 3", 4", 6", 8", 10", 12", 14", 16", 20"
- Comprimento: até 6 m. Comprimento normal:2.9m e 5.8m para caber no contentor.
- Resistência máxima ao colapso: 150 bar.
- Resistência à tração máxima: 40 toneladas.
- Tipo de ligação: anéis soldados por bisel; acoplamento roscado macho/fêmea.
- Tamanho do fio: 2.2x3.0mm, 2.3x3.5mm, 2.5x4mm, 3x4.6mm, 3x5mm, 3.2x6mm, 4x7mm etc. Também pode fazer outros tamanhos como seu pedido.
- Tamanho das hastes de apoio: ø2,8 mm, ø3,0 mm, ø3,2 mm, ø3,5 mm, ø3,8 mm, ø4,0 mm, ø4,2 mm, ø4,5 mm, ø4,8 mm, ø5,0 mm, ø6,0 mm ou outros.
-
Tubo de tela envolto em fio Especificações:
|
Tamanhos
( polegada)
|
OD
(mm)
|
Espinha
(mm)
|
Duração
(m)
|
Tensile
Força
|
Resistência ao colapso |
Fios de enrolamento
Fios em forma de vaca ((mm)
(Largura x altura)
|
Rodas de suporte
Cabos redondos ((mm)
|
| 3-1/2 |
88.9 |
1.0 |
2.9 |
> 22 |
10.2 |
2.2x3,5 mm |
ø3,8MM × 22 |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
> 28 |
11.5 |
2.2x3,5 mm |
ø3,8MM × 22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.2x3,5 mm |
ø3,8MM×32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.2x3,5 mm |
ø3,8MM×32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 mm |
ø6.0MM×32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5mm |
ø3,8MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 mm |
ø4.0MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 mm |
ø5.0MM×48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.2x3,5 mm |
ø4.0MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x4,6 mm |
ø4,8MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 mm |
ø5.0MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 mm |
ø4.0MM×56 |
| 14 |
355.6 |
1.0 |
2.9 |
> 80 |
37.8 |
3.0x5.0 mm |
ø4.0MM×59 |
| 16 |
426 |
1.0 |
2.9 |
> 80 |
37.5 |
3.0x5.0 mm |
ø4.0MM×54 |
Teste de qualidade de tubos de filtro envoltos:
1Quando as matérias-primas chegarem à nossa fábrica, vamos inspecionar o componente químico e depois carregá-lo no nosso armazém.
2O nosso inspector vai verificar durante todo o procedimento.
3Antes de serem embalados, o nosso gerente de vendas irá inspecionar os bens com o inspector novamente, os aprovados serão rotulados e embalados.
4Temos pessoas para inspecionar o carregamento no contentor para evitar danos durante o transporte.

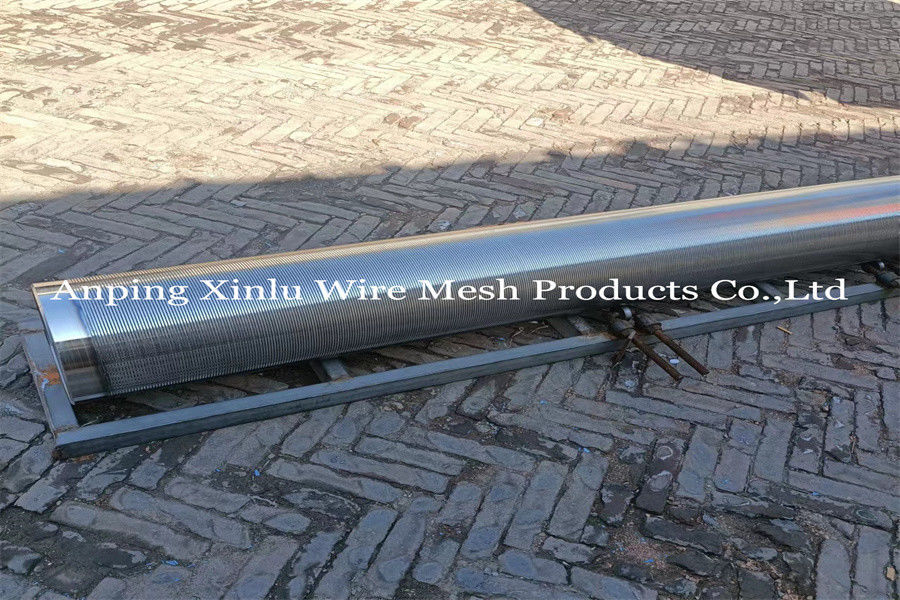

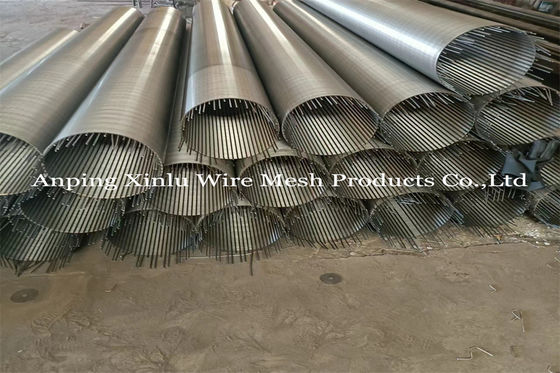

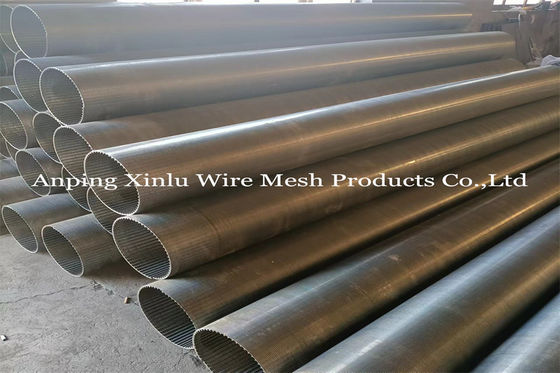

V tubo de tela envolto em fioImagens:

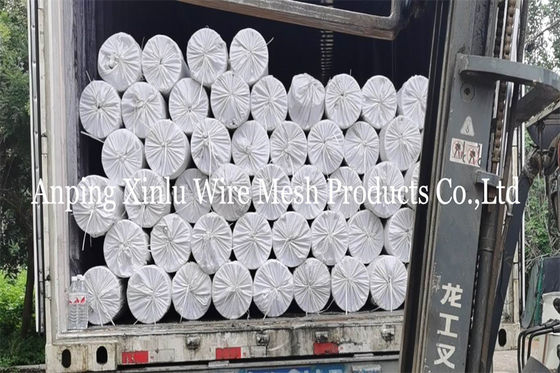

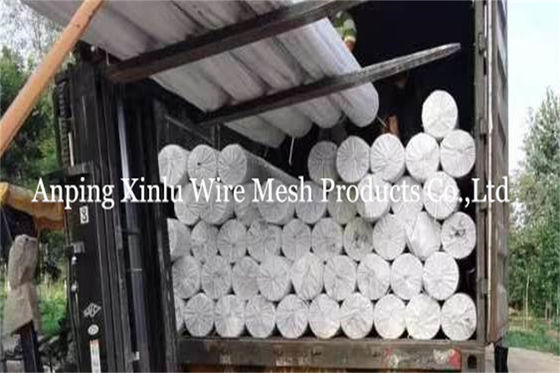

V Pacote de tubos de tela envoltos em fio
Perguntas frequentes
Posso pedir uma amostra?
R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 15-20 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para o pedido?
A: MOQ baixo, 3pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Transportes aéreos, marítimos e ferroviários são opcionais.
Ou enviar por EMS, DHL, UPS, FedEx ou TNT, leva 5-7 dias para chegar.
Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos da sua especificação de necessidade ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma e deposita o depósito para a encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
Q7. O que é a escuta?
A: fundo de poço: fio de perfil V: 2,5x4mm fundo de poço: 200-300m,
Fios de perfil v: 3x4.6mm Profundidade do poço: 350-450m
Fios de perfil v: 3,3x6,5 mm Profundidade do poço: 500-650 m
Etiquetas do produto: 8 diâmetro v fio de filtro de água; fenda de 60 v fio de filtro de água; tubo de filtro de água
