168x5.8m V-Shaped Slot Johnson Wrapped Wire Soldado Screen Tubos juntas equipadas com pontas planas cóspides
A tela de poço de água Xinlu, também chamada tubo de tela, tubo de tela, tela de enrolamento de fio, elemento de filtro, é soldada por fio circunferencial externo e hastes de suporte internas axiais.
Arame de perfil: arame em forma de V, arame triangular, arame trapezoidal
Fios de suporte: fios de cunha, fios trapezoidais ou fios redondos
Material: fio de aço inoxidável, fio duplex de aço inoxidável, fio de aço de baixo carbono, Hastelloy
Diâmetro máximo 2 m
comprimento máximo de 20 pés
Min Slot 50 micrões
Soldadura completa Conexão final: anéis soldados, flange, fio, etc.
Horário de trabalho: 24 horas por dia, 7 dias por semana.
Tubos de ecrã: the screen pipes are of the continuous v-shaped slot screen Johnson type of the non-clogging wrapped wire welded over a longitudinal rod base and manufactured from galvanize and joints fitted with bevel plain ends to facilitate screen length 50,8 m, o tamanho da fenda do ecrã a determinar de acordo com dados de análise de peneira do aquífero, mas principalmente de 0,76 e 1,0 mm.O tamanho da tela do diâmetro externo de 168 mm e pressão de colapso de 50 bar para poços profundos (mais de 200 m), e 25 bar para poços de profundidade inferior a 200 m.
V Tubo de filtro de filtro de água envolto em fio Aplicação:
O produto é especialmente adequado para óleo ceroso, asfalto, diesel, cerveja e óleo de alta viscosidade.
É amplamente utilizado na indústria de energia elétrica, poço de gás natural, indústria petroquímica,indústria química, mineração, fabricação de papel, proteção ambiental, metalurgia, alimentos, controle de areia,Engenharia de filtragem grosseira e de filtragem fina para tratamento de águas.
V Ecrãs de filtragem de água envoltas em fio
- Material: fio de aço inoxidável ou fio galvanizado.
- Perfil da superfície: fio triangular.
- Perfil de suporte: fio triangular, barra redonda e fio de cunha.
- Tamanho da ranhura: 0,05 mm - 35 mm. Ranhura normal: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm
- Diâmetro do cilindro: 10 mm - 1200 mm. Diâmetro normal: 2", 3", 4", 6", 8", 10", 12", 14", 16", 20"
- Comprimento: até 6 m. Comprimento normal:2.9m e 5.8m para caber no contentor.
- Resistência máxima ao colapso: 150 bar.
- Resistência à tração máxima: 40 toneladas.
- Tipo de ligação: anéis soldados por bisel; acoplamento roscado macho/fêmea.
- Tamanho do fio: 2.2x3.0mm, 2.3x3.5mm, 2.5x4mm, 3x4.6mm, 3x5mm, 3.2x6mm, 4x7mm etc. Também pode fazer outros tamanhos como seu pedido.
- Tamanho das hastes de apoio: ø2,8 mm, ø3,0 mm, ø3,2 mm, ø3,5 mm, ø3,8 mm, ø4,0 mm, ø4,2 mm, ø4,5 mm, ø4,8 mm, ø5,0 mm, ø6,0 mm ou outros.
-
Tubo de tela envolto em fio Especificações:
|
Tamanhos
( polegada)
|
OD
(mm)
|
Espinha
(mm)
|
Duração
(m)
|
Tensile
Força
|
Resistência ao colapso |
Fios de enrolamento
Fios em forma de vaca ((mm)
(Largura x altura)
|
Rodas de suporte
Cabos redondos ((mm)
|
| 3-1/2 |
88.9 |
1.0 |
2.9 |
> 22 |
10.2 |
2.2x3,5 mm |
ø3,8MM × 22 |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
> 28 |
11.5 |
2.2x3,5 mm |
ø3,8MM × 22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.2x3,5 mm |
ø3,8MM×32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.2x3,5 mm |
ø3,8MM×32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 mm |
ø6.0MM×32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5mm |
ø3,8MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 mm |
ø4.0MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 mm |
ø5.0MM×48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.2x3,5 mm |
ø4.0MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x4,6 mm |
ø4,8MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 mm |
ø5.0MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 mm |
ø4.0MM×56 |
| 14 |
355.6 |
1.0 |
2.9 |
> 80 |
37.8 |
3.0x5.0 mm |
ø4.0MM×59 |
| 16 |
426 |
1.0 |
2.9 |
> 80 |
37.5 |
3.0x5.0 mm |
ø4.0MM×54 |
Teste de qualidade de tubos de filtro envoltos:
1Quando as matérias-primas chegarem à nossa fábrica, vamos inspecionar o componente químico e depois carregá-lo no nosso armazém.
2O nosso inspector vai verificar durante todo o procedimento.
3Antes de serem embalados, o nosso gerente de vendas irá inspecionar os bens com o inspector novamente, os aprovados serão rotulados e embalados.
4Temos pessoas para inspecionar o carregamento no contentor para evitar danos durante o transporte.

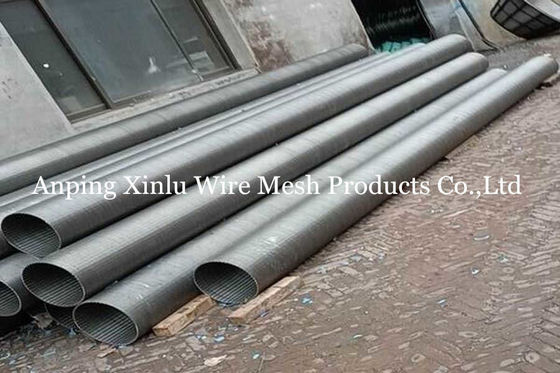

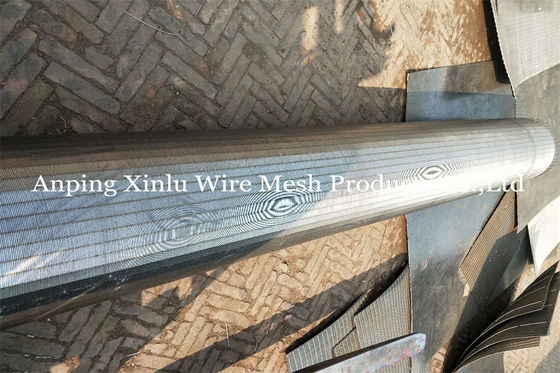

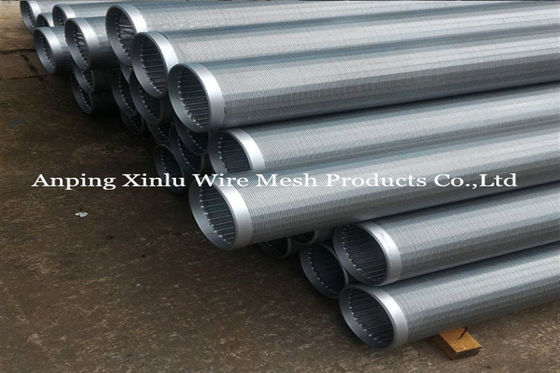

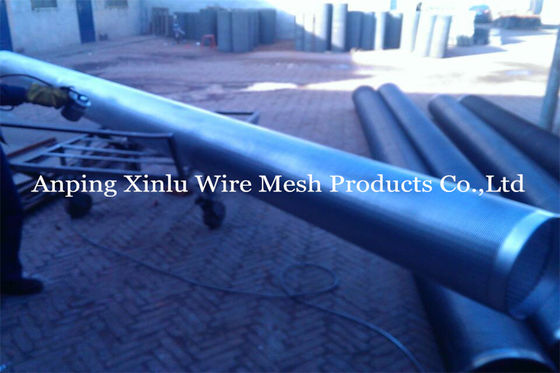

V tubo de tela envolto em fioImagens:

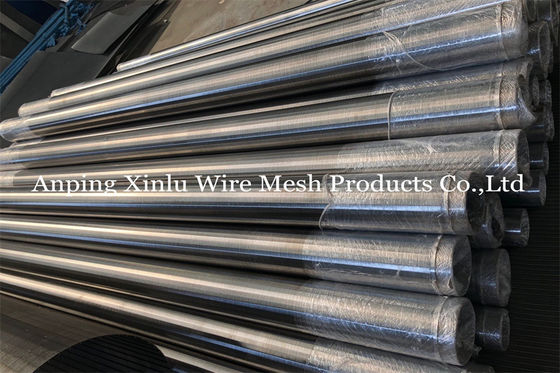

V Pacote de tubos de tela envoltos em fio
Porque escolheu-nos?
1Somos um fabricante profissional.
2Podemos dar-lhe os melhores produtos de qualidade com preço competitivo.
3Equipe de vendas profissional pode dar-lhe feedback dentro de 24 horas.
4Oferecemos 12 meses de excelente serviço pós-venda.
5Oferecemos um serviço personalizado.
6O nosso serviço está disponível 24 horas por dia, 7 dias por semana.
Etiquetas do produto: 6 de diâmetro v de fio de filtro de água; fenda de 60 de fio de filtro de água; tubo de filtro de 168 de fio de água
