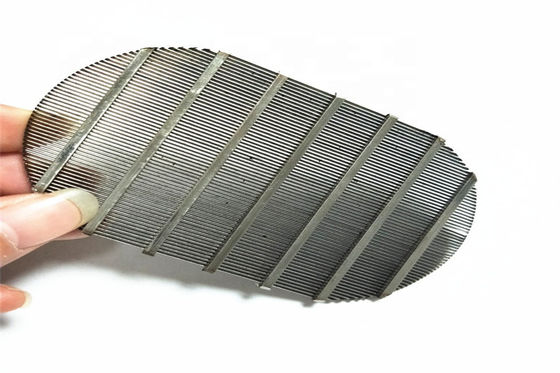

50 Micron Johnson SS316L Painéis de tela estática de fio de cunha para filtro de cerveja
Painel de tela de arame de cunha, painel de arame v plano, placa de tela de Johnson, painel de tela de arame de perfil, tela de curvatura de seive, tela estática, grelha de arame de cunha, grades de suporte
Painel de tela estática de fio de cunha Detalhes rápidos:
1Material: ss316L
2- Fenda / abertura: 0,05 mm = 50 micrões
3. perfil v fio: 1x2mm
4. fio de suporte: 2x3 mm
5. peso: aproximadamente 8 kg/m2

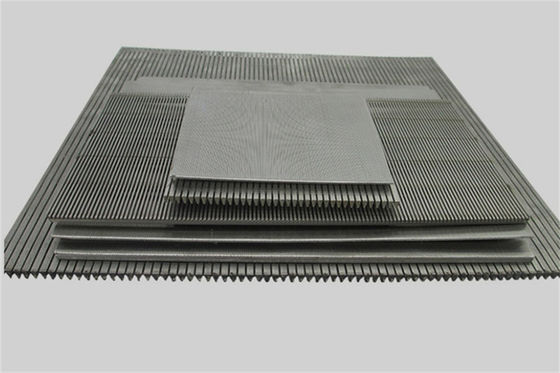

Os painéis de tela de fio de cunha são fabricados por soldagem de fios de perfil para suportar hastes em um ângulo de 90 graus.Uma ranhura precisa é obtida através da aplicação de tecnologia de soldagem moderna em fios de perfil e hastes de suporteO resultado é uma construção rígida de tela capaz de suportar cargas pesadas com uma grande resistência.
| Painel de tela de fio de cunha |
| Tamanho da ranhura (mm) |
0.10, 0.15, 0.20, 0.25, 0,30...... 100 mm também obtidos mediante pedido. |
| Materiais |
Aço inoxidável 205, 304, 304L, 316L,321, aço inoxidável duplex, etc.) |
| Duração |
Até 6 metros |
| Largura |
personalizado |
| Quadro |
3x10mm, 5x20mm, personalizado |
| Outros tamanhos disponíveis mediante pedido. |
|
Vantagem
|
Reduzir o consumo de energia e aumentar o fluxo de água.
Reduzir a erosão das superfícies de entrada e aumentar a vida útil do poço.
Permitir um desenvolvimento uniforme e eficiente do poço.
Reduzir significativamente os danos potenciais da bomba e consequentes custos de manutenção.
|
Soluções tecnológicas inovadoras permitem:
+ para controlar a qualidade da solda.
+ para utilizar vários fios de perfil numa tela.
+ para projetar vários tamanhos de slots em uma tela
+ para projetar várias barras de apoio em uma tela
+ para conceber várias distâncias entre suportes num mesmo ecrã
+ para obter uma planície superior das peneiras
(sem ondulação dos fios de trabalho entre as hastes de suporte)
+ Fenda: ≥ 0,025 mm
+ Tamanho máximo: 3500 × 4000 mm
Fios de perfil de painel de tela de fio de cunha
| Fios de perfil |
Largura |
Altura |
Materiais |
| 10SR |
0.75mm |
1.5 mm |
304 316 316 L,etc. |
| 12SR |
1.0 mm |
2.0 mm |
304 316 316 L,etc. |
| 18SR |
1.5 mm |
2.9mm |
304 316 316 L,etc. |
- Não.
Fios de suporte do painel de tela de fio de cunha
| Fios de perfil |
Largura |
Altura |
Materiais |
| Q22 |
2.0 mm |
2.3 mm |
304 316 316 L,etc. |
| Q25 |
2.0 mm |
3.0 mm |
304 316 316 L,etc.
|
PANEL DE ECRAN DE FERRO DE SILVAÇÃOEstrutura
Parâmetros técnicos
Perfil de superfície: o perfil em forma de V ajuda a reduzir o risco de obstrução da tela associada à fixação de partículasentre os fios, proporcionando ao mesmo tempo ação de autolimpeza e aumentando a eficiência da lavagem por retrocesso.
Perfil de suporte: O perfil de suporte da tela de fio de cunha pode ser fios triangulares, barras planas e fios de cunha para fornecer forte
Benefícios do painel de tela de fio de cunha
Superfície plana
Excelente desempenho de filtragem
Distância exacta entre os perfis de apoio
Processo de produção de soldagem para estrutura sólida e resistente
Boas propriedades mecânicas
Alta resistência
Capacidade de carga elevada
Resistência à corrosão e à ferrugem
Resistência à temperatura
Estabilidade química
Soluções personalizadas de tela de fio de cunha para atender às suas demandas específicas de filtragem
Os produtos de tela de fio de cunha são projetados para fornecer soluções para uma ampla gama de mercados em todo o mundo.
Temos muitos anos de experiência em todos os campos de aplicação.Temos o conhecimento e a flexibilidade de fabricação para fornecer materiais de qualidade para aplicações diversas e exigentes
