Não obstruindoAcero inoxidável Filtro de fio de cunha ScreenWater Division Strainer Pipe
Fios afiados de aço inoxidável/fios de enrolar,fios de Johnson,fios de poço de água/fios de enrolar baseados em hastes, tubos de fios de enrolar de cunha,fios de enrolar de cunha inversa,bocas de enrolar de água e filtro de gásPlaca de peneira, malha de ranhuras, ecrã ARC, laterais do cabeçalho e do centro e laterais radiais do centro, etc.
Produtos principais:

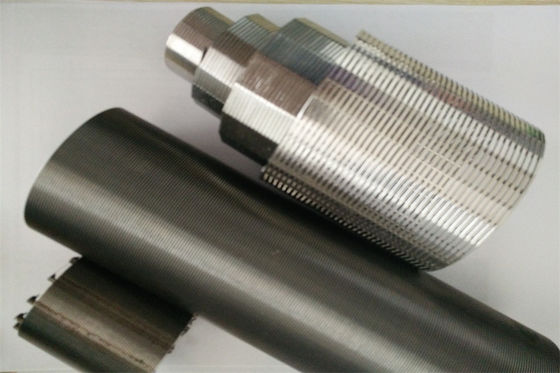

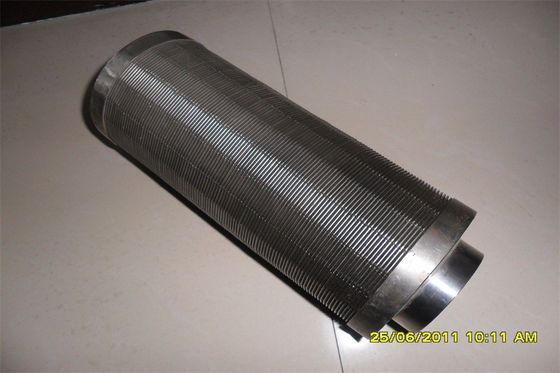

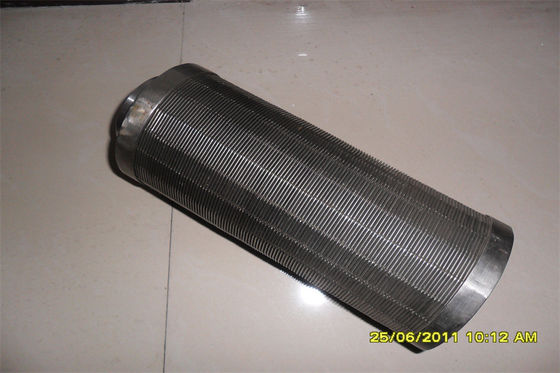

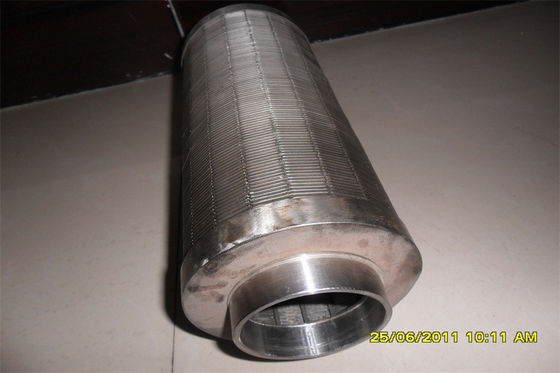

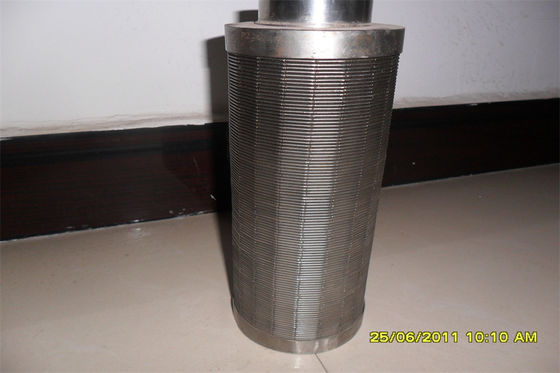

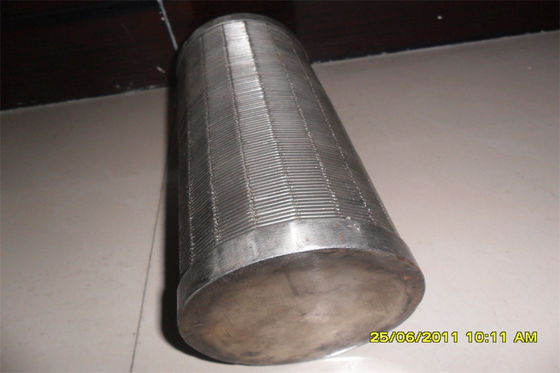

A tela de filtro de aço inoxidável também chamada tela de fio de cunha Johnson, a tela de fio de cunha é feita de fio de perfil em forma de V e hastes de suporte longitudinais.Cada ponto de intersecção destes fios é soldado por fusão o que faz com que tenha uma construção robusta e boas propriedades mecânicasO fio de perfil e a haste de suporte podem ser arame axial ou arame radial.Podemos projetar a direção e a forma do fluxo para atender aos requisitos da aplicaçãoO que é mais, podemos personalizar o elemento de filtro de fio de cunha, como tubo de filtro, cesta de filtro com base nos requisitos dos clientes.
Características doEcrã de filtro de aço inoxidável, tubo de filtro
1- Construção de metal.
2Excelente redondeza.
3Ótima área de fluxo.
4Alta capacidade de carga mecânica.
5Largura de fenda de alta precisão.
6Resistência à pressão e à temperatura.
7Anti-corrosivo, anti-envelhecimento.
8- Segura, confiável.
9Amigável ao ambiente.
10Fácil de instalar.
11- Há muito tempo.
Ecrã de filtro de aço inoxidável, tubo de filtroCaracterísticas:
1- Segurança dos alimentos e da água potável.
2Estabilidade química
3Resistência à corrosão e à abrasão
4. Alta resistência e rigidez
5. Longo tempo de trabalho
6Fácil de lavar e limpar.
7Economiza tempo e dinheiro.
8O número da filial é personalizado.
Especificação regular deEcrã de filtro de aço inoxidável, tubo de filtro
tamanhos
( polegada) |
OD
(mm) |
caixinha
(mm) |
Duração
(m) |
Tenslile
Força |
colapso
Força |
Fios de enrolamento
Fios em forma de veia
(Largura x altura:mm)
|
barra de suporte
Cabos redondos (mm) |
| 3-1/2 |
88.9 |
1 |
2.9 |
> 22 |
10.2 |
2.3x3.5 |
3.0MMx22 |
| 4-1/2 |
114.3 |
1 |
2.9 |
> 28 |
11.5 |
2.3x3.5 |
3.0MM × 22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM × 32 |
| 6-5/8 |
168.3 |
1 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM × 32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.0x6.0 |
5.OMM × 32 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 50 |
38.2 |
3.0x4.6 |
4.0MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 60 |
46 |
3.05x6.35 |
5.0MMx48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
9 |
2.5xQuatro.0 |
3.8MM×55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 60 |
39.5 |
3.0x4.6 |
4.5MMx55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM×55 |
| 12-3/4 |
323.9 |
1 |
5.8 |
> 120 |
37.2 |
3.0x6.0 |
4.0MMx56 |
| 14 |
355.6 |
1 |
2.9 |
> 80 |
37.8 |
3.0x5.0 |
4.0MMx59 |
| 16 |
426 |
1 |
2.9 |
> 80 |
37.5 |
3.0 x 5.0 |
4.OMM × 64 |
A vantagem deEcrã de filtro de aço inoxidável, tubo de filtro
1. Forma e slot personalizados: podem satisfazer as necessidades especiais
2Filtragem de precisão
3. Desempenho óptimo com fluxos elevados
4.O aço inoxidável: ser resistente à corrosão e à abrasão.
5. Ideal para condições de alta temperatura e alta pressão
Os termos de utilização:
As características do tubo de tela Wedge Wire tornam-no uma solução atraente para separar sólidos de líquidos, reter meios, filtrar, dimensionar, desidratar, coletar e distribuir.
V Informações sobre os fios de perfil e as hastes de apoio
O desenvolvimento do fio de cunha soldado envolve dois elementos.
O fio de perfil e também a haste de apoio são fundidos em um em cada interseção do cabo de conta, bem como a haste de suporte.
| Fios de perfil |
|
|
|
|
|
|
|
|
| Largura ((mm) |
1.00 |
1.50 |
1.50 |
2.00 |
2.30 |
2.50 |
3.00 |
3.05 |
| Altura ((mm) |
2.00 |
2.00 |
2.50 |
3.80 |
3.50 |
4.00 |
4.60 |
6.35 |
| RODA DE APOIO |
|
|
|
|
|
Ronda |
| Largura ((mm) |
1.80 |
2.00 |
2.50 |
3.00 |
3.00 |
Ø2,5-Ø6 mm |
| Altura ((mm) |
2.50 |
3.00 |
4.00 |
4.60 |
6.00 |
- Não. |
Aplicação: Ecrã de filtro de aço inoxidável, tubo de filtro
1Óleo pesado, óleo de areia, óleo leve, SAGD, CBM, betume, termo
2- Injecção de água, areia bi-modal, carbonatos, solventes finas
3. Poços de petróleo, gás e água horizontais, verticais e desviados
Serviço OEM:
Por favor, diga-nos a especificação da tela de arame que você precisa, e vamos ajudá-lo a processar os produtos de alta qualidade.
Intervalo personalizadoEcrã de filtragem de areia de poço de água anti-corrosão, Tubo de tela de arame de cunha:
Material de tubos de filtragem: principalmente aço inoxidável, aço galvanizado de carbono, aço carbono pulverizado ou outro material exigido pelo cliente.
Espaço: 0,1 mm-15 mm, tamanho da tela selecionado arbitrariamente para atender a diferentes requisitos de construção.
Diâmetro: 2 " 3 " 4 " 5 " 6 " 8 " 10 " 12 " 14 " 16 " 20 ". 29 mm - 1000 mm.
Comprimento: 2,9 m, 5,85 m. Até 6 m.
Forma de ligação: ligação por sulco/ligação por anel de solda ou ligação por fio.
Pacote deEcrã de filtro de aço inoxidável, tubo de filtro :
Embalagens de sacos de bolhas de plástico
Saco plástico transparente por dentro, saco tecido por fora
Caixa de madeira
Paleta
