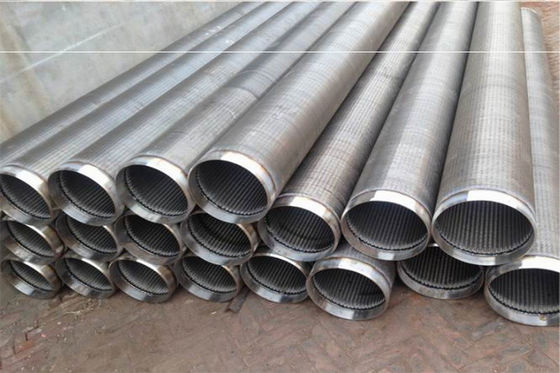

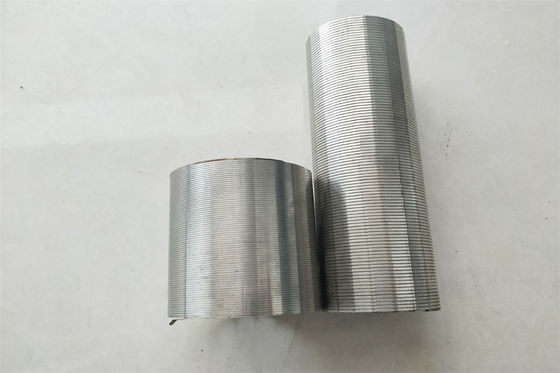

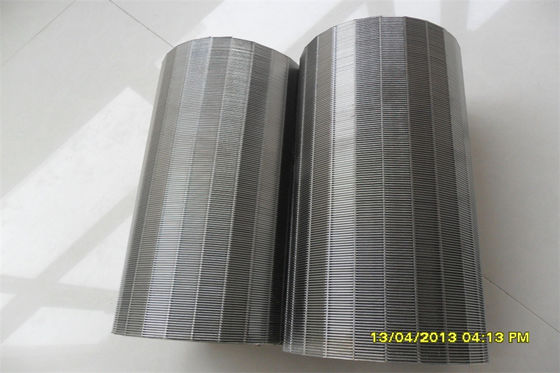

Tubo de filtro de fio de cunha de aço inoxidável OD 100 mm Para tratamento de águas residuais
Fios afiados de aço inoxidável/fios de enrolar,fios de Johnson,fios de poço de água/fios de enrolar baseados em hastes, tubos de fios de enrolar de cunha,fios de enrolar de cunha inversa,bocas de enrolar de água e filtro de gásPlaca de peneira, malha de ranhuras, ecrã ARC, laterais do cabeçalho e do centro e laterais radiais do centro, etc.
Profissional OD 100mm Soldado Whedge Wire Screen Não plugging e fácil de limpar
Barril de tela de fio de cunha de aço inoxidável para tratamento de águas residuais
Xinlu Wedge Wire Filter Screen também chamado de tela de fio de cunha, tubo de tela de fio de cunha. tubo de tela de fio de cunha, tambor de filtro de fio de cunha, tubo de tela de fio de Vee, slot contínuo tubo de tela de fio de Vee,Ecrã envolto em fio"Escrinha de filtragem de água", "Escrinha de poço de água", "Escrinha de poço de Johnson", "Escrinha de fio de Johnson", "tubo de filtragem de Johnson", "tubo de filtragem de Johnson", "tubo de filtragem em espiral", "tubo de filtro de fio de V",tela de poços de petróleo, ecrã de filtragem da bomba.

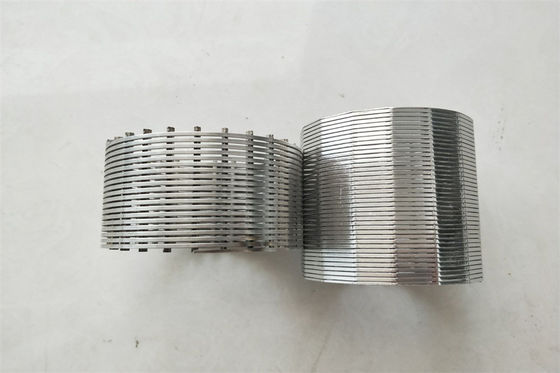

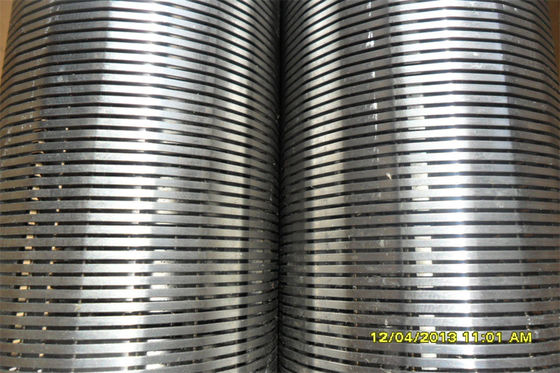

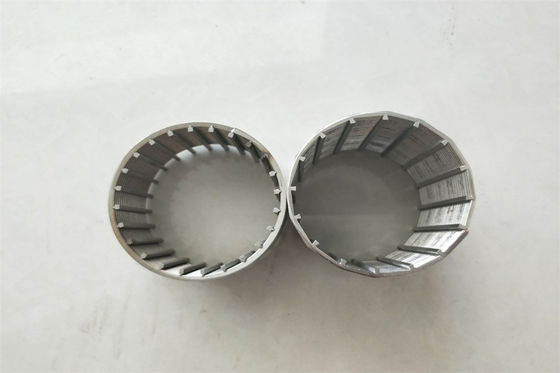

É constituído por um fio enrolado em forma de Vee e uma haste redonda em cada intersecção soldada.
Tamanho da ranhura 0.10, 0.15, 0.20, 0.25, 0,30...... 100 mm também obtidos mediante pedido.
Materiais: Aço inoxidável 304, 304L, 316L, 321 etc.)
Duração Até 4 metros
Diâmetro 29-1200 mm
Fim da tela Terras simples, de roscas, de machos e fêmeas, de flange, de perto.
Outros tamanhos disponíveis mediante pedido.
Tubos de tela de filtro de fio de cunha de aço inoxidável Vantagem
Reduzir o consumo de energia e aumentar o fluxo de água.
Reduzir a erosão das superfícies de entrada e aumentar a vida útil do poço.
Permitir um desenvolvimento uniforme e eficiente do poço.
Reduzir significativamente os danos potenciais da bomba e os custos de manutenção subsequentes.
Especificação regular deTubos de tela de filtro de fio de cunha de aço inoxidável
tamanhos
( polegada) |
OD
(mm) |
caixinha
(mm) |
Duração
(m) |
Tenslile
Força |
colapso
Força |
Fios de enrolamento
Fios em forma de veia
(Largura x altura:mm)
|
barra de suporte
Cabos redondos (mm) |
| 3-1/2 |
88.9 |
1 |
2.9 |
> 22 |
10.2 |
2.3x3.5 |
3.0MMx22 |
| 4-1/2 |
114.3 |
1 |
2.9 |
> 28 |
11.5 |
2.3x3.5 |
3.0MM × 22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM × 32 |
| 6-5/8 |
168.3 |
1 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM × 32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.0x6.0 |
5.OMM × 32 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 50 |
38.2 |
3.0x4.6 |
4.0MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 60 |
46 |
3.05x6.35 |
5.0MMx48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
9 |
2.5xQuatro.0 |
3.8MM×55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 60 |
39.5 |
3.0x4.6 |
4.5MMx55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM×55 |
| 12-3/4 |
323.9 |
1 |
5.8 |
> 120 |
37.2 |
3.0x6.0 |
4.0MMx56 |
| 14 |
355.6 |
1 |
2.9 |
> 80 |
37.8 |
3.0x5.0 |
4.0MMx59 |
| 16 |
426 |
1 |
2.9 |
> 80 |
37.5 |
3.0 x 5.0 |
4.OMM × 64 |
A vantagem deTubos de tela de filtro de fio de cunha de aço inoxidável
1. Forma e slot personalizados: podem satisfazer as necessidades especiais
2Filtragem de precisão
3. Desempenho óptimo com fluxos elevados
4O aço inoxidável: resistente à corrosão e à abrasão.
5. Ideal para condições de alta temperatura e alta pressão
Os termos de utilização:
As características do tubo de tela Wedge Wire tornam-no uma solução atraente para separar sólidos de líquidos, reter meios, filtrar, dimensionar, desidratar, coletar e distribuir.
V Informações sobre os fios de perfil e as hastes de apoio
O desenvolvimento do fio de cunha soldado envolve dois elementos.
O fio de perfil e também a haste de apoio são fundidos em um em cada interseção do cabo de conta, bem como a haste de suporte.
| Fios de perfil |
|
|
|
|
|
|
|
|
| Largura ((mm) |
1.00 |
1.50 |
1.50 |
2.00 |
2.30 |
2.50 |
3.00 |
3.05 |
| Altura ((mm) |
2.00 |
2.00 |
2.50 |
3.80 |
3.50 |
4.00 |
4.60 |
6.35 |
| RODA DE APOIO |
|
|
|
|
|
Ronda |
| Largura ((mm) |
1.80 |
2.00 |
2.50 |
3.00 |
3.00 |
Ø2,5-Ø6 mm |
| Altura ((mm) |
2.50 |
3.00 |
4.00 |
4.60 |
6.00 |
- Não. |
Aplicação: Tubos de tela de filtro de fio de cunha de aço inoxidável
1Óleo pesado, óleo de areia, óleo leve, SAGD, CBM, betume, termo
2- Injecção de água, areia bi-modal, carbonatos, solventes finas
3. Poços de petróleo, gás e água horizontais, verticais e desviados
Pacote deTubos de tela de filtro de fio de cunha de aço inoxidável:
Embalagens de sacos de bolhas de plástico
Saco plástico transparente por dentro, saco tecido por fora
Caixa de madeira
Paleta
