DN32-219mm Reuniões laterais de arame de cunha para filtragem de drenagem inferior
A tela de arame de cunha é amplamente utilizada nas aplicações de drenagem subterrânea com as características de desempenho de filtragem e filtragem eficaz.Os conjuntos laterais de arame de cunha são um tipo de tela típico utilizado na.

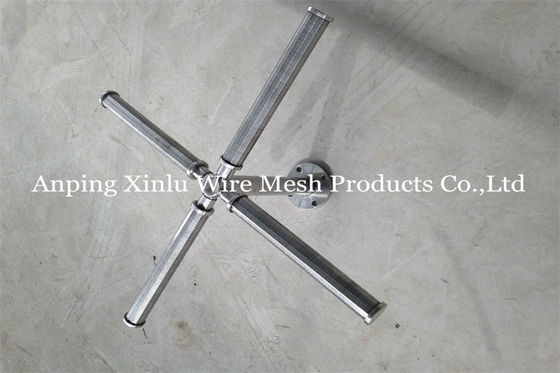

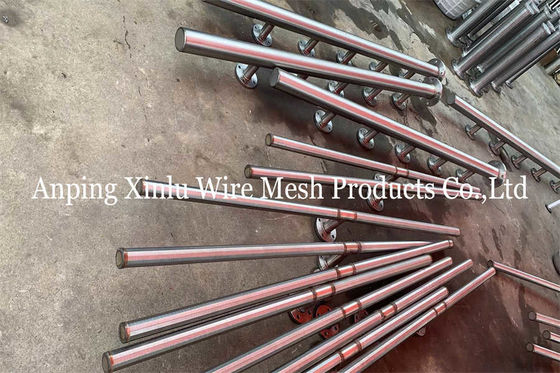

Os conjuntos laterais de arame de cunha, também chamados de conjuntos laterais de cabeçalho, são conjuntos de laterais horizontais de tela de arame de cunha de estilo osso de arenque e um centro redondo fixado verticalmente.A tela lateral tem padrão inerente mesmoA tela lateral tem vários tamanhos de ranhuras, tamanho de fio e diâmetros para atender a aplicações comuns ou personalizadas.

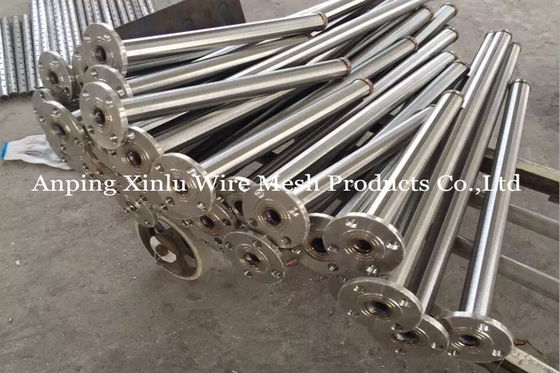

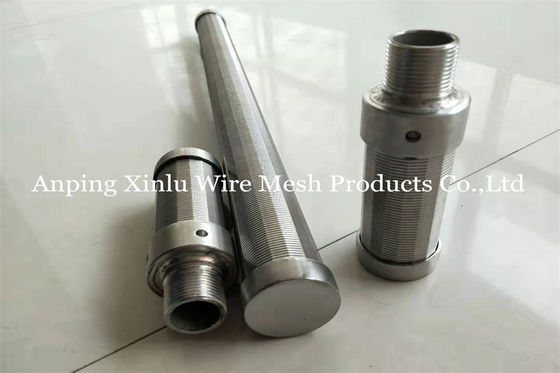

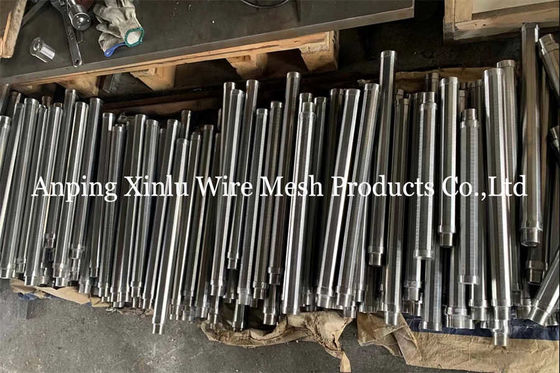

O lateral da tela de arame farpado tem dois tipos: o lateral da tela de arame farpado com acabamento roscado e o lateral da tela de arame farpado com acabamento de flange.Os laterais da tela de fio de cunha com acabamento roscado são compostos por uma tampa sólida em uma extremidade e uma conexão de tubos roscados na outra extremidadeO lado lateral da tela de fio de cunha é composto por uma tampa sólida numa extremidade e uma flange.
Devido à terminação diferente do lateral da tela de fio de cunha, o tipo de conexão é diferente.os laterais da tela são atornilhados no eixo redondo através de flanges nos laterais da tela e nos eixos redondos.
Às vezes, os laterais da tela de fio de cunha com acabamento roscado são instalados em um hub com flanges.A flange pode ser flange superior ou flange inferiorTodos os desenhos são utilizados para se adequar a diferentes posições e requisitos da máquina.
Especificação dos conjuntos laterais
- Materiais:Aço inoxidável, aço inoxidável ou outro aço ligado.
- Tipo de extremidade dos conjuntos:Tipo roscado ou tipo de flange.
- Tamanho da ranhura:00,05 mm, 0,1 mm, 0,2 mm, 0,3 mm, 0,5 mm, 1 mm.
- Diâmetro lateral da tela:32 mm, 40 mm, 70 mm, 76 mm, 89 mm.
- Diâmetro vertical do eixo:76 mm, 89 mm, 108 mm, 133 mm, 159 mm, 219 mm.
Especificação dos conjuntos laterais de arame de cunha
| Tamanho da ranhura |
Diâmetro lateral do ecrã (mm) |
Diâmetro do eixo vertical (mm) |
Diâmetro da flange lateral do ecrã (mm) |
Diâmetro da flange do eixo vertical (mm) |
Números dos laterais da tela |
0.05
0.1
0.2
0.3
0.5
1 |
32
40
57
76
89 |
76
89
108
133
159
219 |
25
32
40
50
65
80 |
50
65
80
100
125
150 |
6
8
10
12 |
Laterais radiais do eixo

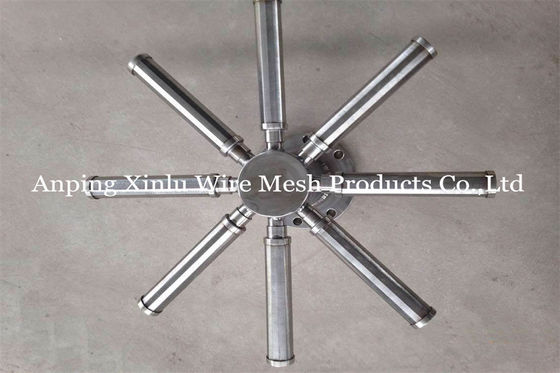

Existem outros tipos de conjuntos laterais, que são chamados de lateral radial do hub.Os conjuntos laterais radiais do hub têm dois tipos principais de terminação: tipos de terminações roscadas e tipos de terminações de flange.
Os conjuntos laterais radiais do hub têm muitas especificações, incluindo o tamanho da ranhura, os comprimentos laterais da tela e o diâmetro dos conjuntos.Existem quatro tipos comuns de conjuntos laterais radial hub, você pode se referir a eles e se você quiser outros tipos, basta nos dizer e nós vamos personalizá-los para você.
Especificação dos conjuntos laterais de tubos de fio de cunha
| Ponto |
Comprimento lateral da tela (mm) |
Diâmetro do WWLA-09 (mm) |
Diâmetro do WWLA-10 (mm) |
Diâmetro do WWLA-11 (mm) |
Diâmetro do WWLA-12 (mm) |
| WWHLA-01 |
82 |
258 |
259 |
258 |
/ |
| WWHLA-02 |
113 |
316 |
321 |
316 |
/ |
| WWHLA-03 |
144 |
374 |
383 |
374 |
/ |
| WWHLA-04 |
175 |
432 |
445 |
432 |
/ |
| WWHLA-05 |
206 |
491 |
507 |
491 |
520 |
| WWHLA-06 |
237 |
549 |
569 |
549 |
580 |
| WWHLA-07 |
268 |
607 |
631 |
607 |
640 |
| WWHLA-08 |
299 |
665 |
693 |
665 |
699 |
| WWHLA-09 |
330 |
724 |
755 |
724 |
759 |
| WWHLA-10 |
361 |
782 |
817 |
782 |
819 |
| WWHLA-11 |
392 |
840 |
879 |
840 |
879 |
| WWHLA-12 |
423 |
898 |
941 |
898 |
939 |
| WWHLA-13 |
454 |
957 |
1003 |
957 |
999 |
| WWHLA-14 |
485 |
1015 |
1065 |
1015 |
1059 |
| WWHLA-15 |
516 |
1073 |
1127 |
1073 |
1119 |
| WWHLA-16 |
547 |
1131 |
1189 |
1131 |
1179 |
| WWHLA-17 |
578 |
1189 |
1251 |
1189 |
1239 |
| WWHLA-18 |
609 |
1247 |
1313 |
1247 |
1299 |
| WWHLA-19 |
640 |
/ |
/ |
/ |
1359 |
| WWHLA-20 |
671 |
/ |
/ |
/ |
1419 |
| WWHLA-21 |
702 |
/ |
/ |
/ |
1479 |
| WWHLA-22 |
733 |
/ |
/ |
/ |
1539 |
| WWHLA-23 |
764 |
/ |
/ |
/ |
1599 |
| WWHLA-24 |
795 |
/ |
/ |
/ |
1659 |
Características dos conjuntos laterais de arame de cunha
Os conjuntos laterais de fio de cunha podem se adequar a diferentes aplicações para diferentes usos
- Área aberta.
- Alto desempenho de filtragem e triagem.
- Vários tipos de finais.
- Resistência à temperatura.
- Resistência à corrosão e à ferrugem.
- Não entupido.
- Fácil de instalar e substituir.
- Baixo custo de manutenção.
- Durabilidade e longa vida útil.
- Adequado para aplicações diferentes.
-
Aplicação de conjuntos laterais de arame de cunha
Os conjuntos laterais de fio de cunha são amplamente utilizados em aplicações de drenagem para filtragem e triagem, além disso, são amplamente utilizados em várias máquinas para triagem.
- Trocador de catiões.
- Trocador de camas misturadas.
- Trocador de íons.
Perguntas frequentes
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 15-25 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para o pedido?
A: MOQ baixo, 3pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Transportes aéreos, marítimos e ferroviários são opcionais.
Ou enviar por EMS, DHL, UPS, FedEx ou TNT, leva 5-7 dias para chegar.
Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos da sua especificação de necessidade ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma e deposita o depósito para a encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
