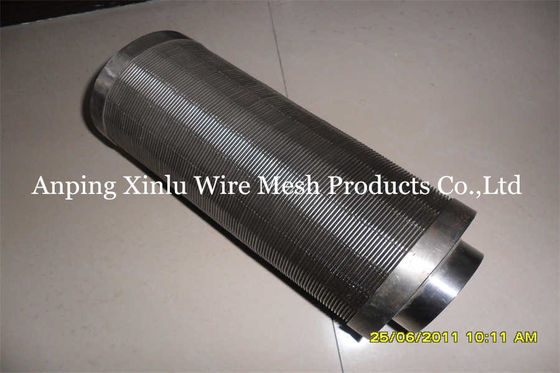

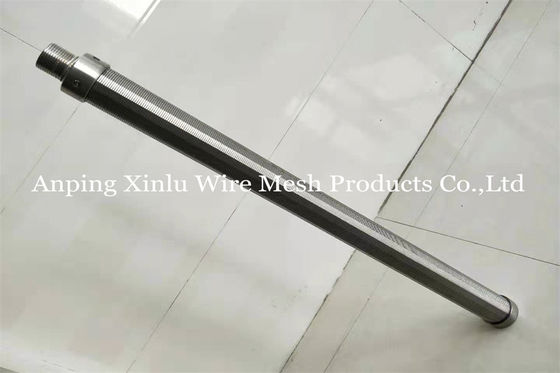

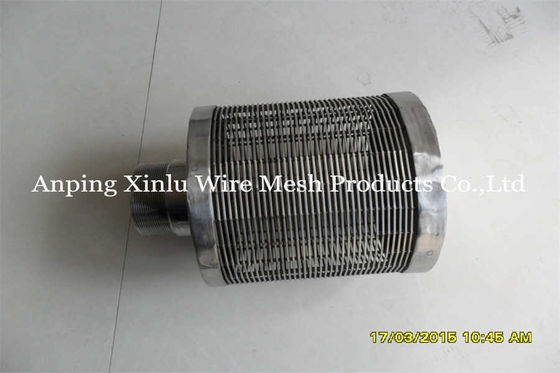

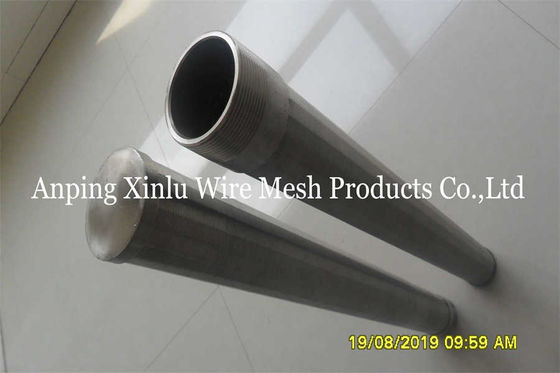

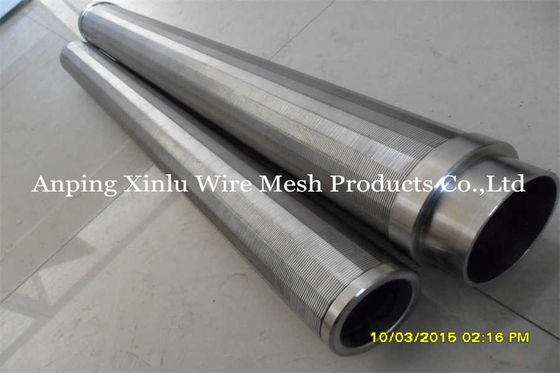

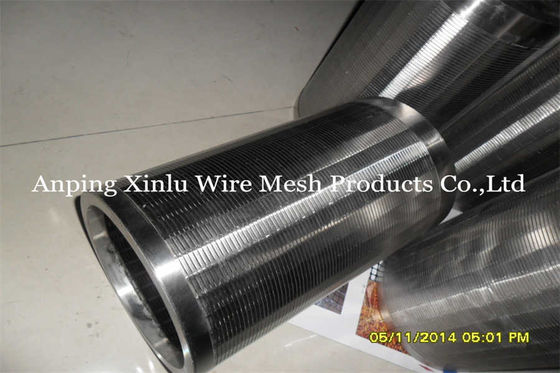

73 mm Duplex de aço inoxidável cabeçalho de água laterais tubo distribuidor de fluxo grande
Armas laterais de fio de cunha, filtro de aço inoxidável vela, tubo lateral, cabeçalho laterais, tubo lateral, tubo de filtro, tubo de tela, tubo de tela, ecrã lateral de fio de johnson
O distribuidor lateral de cabeçalho de fio de cunha de grande vazão é fácil de penetrar, tendo boa resistência ao desgaste e resistência à corrosão.qualidade de solda estável, grande área de abertura, longa vida útil, alta resistência e alta capacidade de carga, pode ser feito em várias formas.
Cabeçalho Tipo do tubo de distribuição lateral:
01: Filamento de fio de cunha de acabamento roscado lateral.
02- Ecrã lateral de fio de cunha de ponta longa.
03: Conexão com rosca de fio de cunha de conjunto lateral.
04: Conexão de flange com arame de cunha.
05: conjuntos de fio de conecção de flange superior.
06: conjuntos de fios de ligação de flange inferior.
07: Conjunto lateral radial do eixo de ligação com rosca.
08: conjunto lateral radial do eixo de ligação do tipo de flange.
09: Quatro ramos do eixo de montagem lateral radial.
10: Seis ramos do eixo de montagem lateral.
11: Seis ramos hub radiais conjuntos laterais.
12: Oito ramos do eixo de montagem lateral.
Descrição do distribuidor dos laterais do cabeçalho de água do fio de cunha de grande caudal:
O distribuidor lateral de cabeçalho de fio de cunha de grande vazão é fácil de penetrar, tendo boa resistência ao desgaste e resistência à corrosão.qualidade de solda estável, grande área de abertura, longa vida útil, alta resistência e alta capacidade de carga, pode ser feito em várias formas.
Vantagem do distribuidor de cabeçalho de água lateral de fio de cunha de grande caudal
1- Fenda uniforme, sem fugas de resina ou de material
2Área de abertura elevada, área de fluxo elevado que pode satisfazer as exigências de fluxo elevado
3Grande área de distribuição de líquidos e distribuição uniforme
4A estrutura diversificada que pode satisfazer as exigências do contentor
5Tolerância à alta pressão do tubo de ramificação
6. O material de alta qualidade garante uma vida mais longa
Aplicação de distribuidor de cabeçalho de água lateral de fio de cunha de grande caudal
O distribuidor de cabeçalho de água de fio de cunha de grande vazão consiste em uma série de cabeçalhos de tela ligados a um tubo de cabeçalho central ou a um hub,São componentes importantes de unidades de troca de íons, filtros de mídia, filtros de areia, recipientes de tiras de carbono, torres de carbono, filtros de argila e em muitas aplicações de tratamento de água e águas residuais.
Especificações do distribuidor lateral de cabeçalho de água de fio de cunha de grande caudal:
| Materiais |
SS304, SS304L, SS316, SS316L, SS321, 904, C276, 2205, 2207, Duplex, Hastelloy, etc. |
| QTY do tubo lateral normal (PCS) |
4, 6, 8, 12,16, etc. De acordo com o pedido, classificação de fluxo real e aplicação. |
| Faixa de OD lateral (mm) |
25 a 80 mm, sob medida |
| Diâmetro normal do cabeçalho (mm) |
De acordo com o caudal nominal, o diâmetro do fio e da flange e os requisitos dos clientes |
| Tipos de conectores de cabeçalho e laterais |
Filamento, flange |
| Intervalo de diâmetro ((mm) |
De acordo com o diâmetro do tanque (geralmente 200 mm menor que o diâmetro do tanque) |
| Distância das ranhuras ((mm) |
Figura 0 normal.2, 0.25, 0.3, 0.35, 0,4 mm.Ferramenta de acordo com o pedido. |
| Fios de cunha ((mm) |
1x2 |
1.5x2 |
2x3 |
| Rodas de suporte (mm) |
1.5x2.5, 2x3 |
1.8x2.5, 2x3 |
2x3, 2x4 |
| Notas |
Personalizado de acordo com as necessidades |
Especificação dos conjuntos laterais
- Materiais:Aço inoxidável, aço inoxidável ou outro aço ligado.
- Tipo de extremidade dos conjuntos:Tipo roscado ou tipo de flange.
- Tamanho da ranhura:00,05 mm, 0,1 mm, 0,2 mm, 0,3 mm, 0,5 mm, 1 mm.
- Diâmetro lateral da tela:32 mm, 40 mm, 70 mm, 76 mm, 89 mm.
- Diâmetro vertical do eixo:76 mm, 89 mm, 108 mm, 133 mm, 159 mm, 219 mm.
Especificação dos conjuntos laterais de arame de cunha
| Tamanho da ranhura |
Diâmetro lateral do ecrã (mm) |
Diâmetro do eixo vertical (mm) |
Diâmetro da flange lateral do ecrã (mm) |
Diâmetro da flange do eixo vertical (mm) |
Números dos laterais da tela |
0.05
0.1
0.2
0.3
0.5
1 |
32
40
57
76
89 |
76
89
108
133
159
219 |
25
32
40
50
65
80 |
50
65
80
100
125
150 |
6
8
10
12 |
Especificação dos conjuntos laterais de tubos de fio de cunha
| Ponto |
Comprimento lateral da tela (mm) |
Diâmetro do WWLA-09 (mm) |
Diâmetro do WWLA-10 (mm) |
Diâmetro do WWLA-11 (mm) |
Diâmetro do WWLA-12 (mm) |
| WWHLA-01 |
82 |
258 |
259 |
258 |
/ |
| WWHLA-02 |
113 |
316 |
321 |
316 |
/ |
| WWHLA-03 |
144 |
374 |
383 |
374 |
/ |
| WWHLA-04 |
175 |
432 |
445 |
432 |
/ |
| WWHLA-05 |
206 |
491 |
507 |
491 |
520 |
| WWHLA-06 |
237 |
549 |
569 |
549 |
580 |
| WWHLA-07 |
268 |
607 |
631 |
607 |
640 |
| WWHLA-08 |
299 |
665 |
693 |
665 |
699 |
| WWHLA-09 |
330 |
724 |
755 |
724 |
759 |
| WWHLA-10 |
361 |
782 |
817 |
782 |
819 |
| WWHLA-11 |
392 |
840 |
879 |
840 |
879 |
| WWHLA-12 |
423 |
898 |
941 |
898 |
939 |
| WWHLA-13 |
454 |
957 |
1003 |
957 |
999 |
| WWHLA-14 |
485 |
1015 |
1065 |
1015 |
1059 |
| WWHLA-15 |
516 |
1073 |
1127 |
1073 |
1119 |
| WWHLA-16 |
547 |
1131 |
1189 |
1131 |
1179 |
| WWHLA-17 |
578 |
1189 |
1251 |
1189 |
1239 |
| WWHLA-18 |
609 |
1247 |
1313 |
1247 |
1299 |
| WWHLA-19 |
640 |
/ |
/ |
/ |
1359 |
| WWHLA-20 |
671 |
/ |
/ |
/ |
1419 |
| WWHLA-21 |
702 |
/ |
/ |
/ |
1479 |
| WWHLA-22 |
733 |
/ |
/ |
/ |
1539 |
| WWHLA-23 |
764 |
/ |
/ |
/ |
1599 |
| WWHLA-24 |
795 |
/ |
/ |
/ |
1659 |
Características dos conjuntos laterais de arame de cunha
Os conjuntos laterais de fio de cunha podem se adequar a diferentes aplicações para diferentes usos
- Área aberta.
- Alto desempenho de filtragem e triagem.
- Vários tipos de finais.
- Resistência à temperatura.
- Resistência à corrosão e à ferrugem.
- Não entupido.
- Fácil de instalar e substituir.
- Baixo custo de manutenção.
- Durabilidade e longa vida útil.
- Adequado para aplicações diferentes.
-
Aplicação de conjuntos laterais de arame de cunha
Os conjuntos laterais de fio de cunha são amplamente utilizados em aplicações de drenagem para filtragem e triagem, além disso, são amplamente utilizados em várias máquinas para triagem.
- Trocador de catiões.
- Trocador de camas misturadas.
- Trocador de íons.
Perguntas frequentes
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: 3-5 dias para preparação de amostras, 15-25 dias úteis para produção em massa.
Q3. Você tem algum limite de MOQ para o pedido?
A: MOQ baixo, 3pc para verificação de amostras está disponível.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Transportes aéreos, marítimos e ferroviários são opcionais.
Ou enviar por EMS, DHL, UPS, FedEx ou TNT, leva 5-7 dias para chegar.
Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos da sua especificação de necessidade ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma e deposita o depósito para a encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto?
R: Sim. Por favor, informe-nos formalmente antes da nossa produção.
