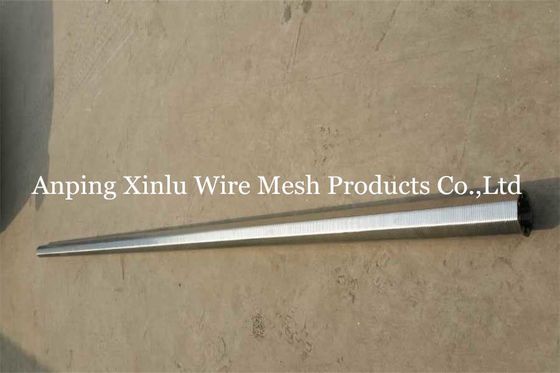

tubos entalhados contínuos soldados 50mm da tela do fio do perfil com apoio da cunha
poço de água - tela, tubo perfeito da tela da redondeza, tubulação da tela de fio do perfil, tela de fio da cunha, fio envolveu a tela, tubo da tela, tubulação da tela, poço do controle da areia - tela, poço de petróleo - tela, v tela do entalhe do fio, tela contínua baseada haste do entalhe, tubulação de aço inoxidável da tela da ferida do fio, telas boas de johnson, poço contínuo do entalhe - tela, tela de fio, tela de Johnson, telas boas de aço inoxidável do fio de Johnson V
Os tubos contínuos da tela do entalhe são estruturas soldadas com os perfis do apoio que são hastes no sentido axial dos perfis do tubo e da superfície espiralmente - fira em torno dos perfis do apoio.

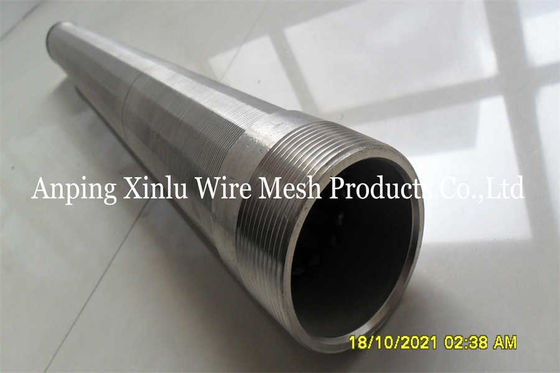

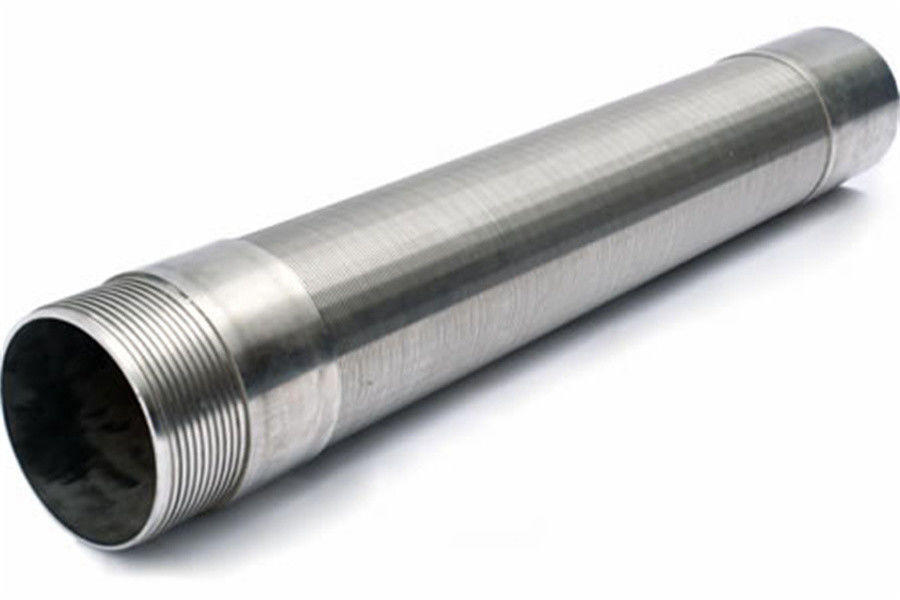

Os tubos contínuos da tela do entalhe são fabricados diretamente em uma máquina. Têm todas a vantagem original de aberturas muito exatas, estreitas do entalhe e a redondeza perfeita em uma. Os tubos do entalhe podem ser fornecidos com as partes de extremidade necessárias para acessórios e/ou reforços.
As construções padrão dos tubos contínuos da tela do entalhe (as construções especiais são possíveis a pedido) a designação de um tubo do entalhe descrevem sua construção como segue:
número de superfície do × do fio/fio do apoio de fios do apoio. Exemplo: 12S/Q25 × 8.
Isto significa que o fio do perfil é 12S. O fio do apoio é Q25 e há 8 fios do apoio, equidistantes sobre 360°.
Os tubos contínuos da tela do entalhe com dimensões e/ou tolerâncias diferentes daquelas descritas abaixo, estão disponíveis a pedido.
COMBINAÇÕES DO PERFIL
| Perfis de superfície |
Perfis do apoio |
Diam mínimo. milímetro |
Largura de entalhe mínima milímetro |
| 10S |
Q25 |
21 |
0,10 |
| 11S |
Q20 ou Q25 |
23 |
0,030 |
| 12S |
22S |
30 |
0,050 |
| 12S |
Q25 |
23 |
0,030 |
| 12S |
Q35 |
30 |
0,050 |
| 18S |
22S ou Q35 |
30 |
0,050 |
| 18S |
Q25 |
25 |
0,030 |
| 18S |
D45 |
300 |
0,20 |
| 18S |
10 × 3 |
300 |
0,20 |
| 22S |
22S ou Q35 |
45 |
0,10 |
| 22S |
D45 ou 10 × 3 ou 25 × 3 |
300 |
0,20 |
| 28S |
Q35 |
215 |
0,20 |
| 28S |
D45 ou 10 × 3 ou 25 × 3 |
300 |
0,20 |
| 34S |
Q35 |
300 |
0,20 |
| 34S |
D45 |
300 |
0,20 |
| 34S |
10 × 3 ou 25 × 3 |
300 |
0,20 |
| 42S |
Q35 ou D45 |
300 |
0,20 |
| 42S |
10 × 3 ou 25 × 3 |
300 |
0,20 |
DIÂMETROS
| Diâmetro externo no milímetro |
Número de perfis do apoio |
| 30 |
8 |
| 45 |
10 |
| 57 |
12 |
| 70 |
18 |
| 85 |
18 |
| 97 |
20 |
| 110 |
24 |
| 137 |
30 |
| 164 |
36 |
| 215 |
48 |
| 268 |
48 |
| 305 |
40 |
| 380 |
48 |
| 460 |
60 |
| 510 |
64 |
| 625 |
80 |
| 914 |
180 |
Tolerâncias padrão (umas tolerâncias mais apertadas são possíveis a pedido com o uso de técnicas especiais).
| Tamanho do entalhe: |
± 0.030mm
(± máximo 0,030)
± 0.1mm
(± máximo 0,2) |
para o ≤ 300mm de O.D.
para O.D. > 300mm |
| Diâmetro |
± 0.3mm
± 0.5mm
± 2.5mm |
Ø < 164mm="">
164 <>
Ø > 300mm |
| Comprimento |
± 2mm
± 4mm |
≤ 300mm de Ø
Ø > 300mm |
CARACTERÍSTICAS ESPECIAIS:
PERFIL INVERTIDO
A construção normal dos tubos do entalhe permite o fluxo para fora na filtragem. Contudo, fluxo-em - -para fora às construções seja igualmente possível.
Esta construção pode igualmente ser usada quando o tubo do entalhe é usado como o tubo do apoio para um outro meio de filtro, de modo que somente a cunha seja em contato com o meio para aumentar a zona aberta. É pode sempre ser encontrada na solução da filtragem.
ABERTURA VARIÁVEL DO ENTALHE
Para objetivos especiais as aberturas variáveis do entalhe são possíveis para todos os diâmetros.
CILINDROS CONTÍNUOS
Usando muitos perfis do apoio, um entalhe axial pode ser obtido. Estes elementos de filtro são chamados os cilindros contínuos.
